3层三类民用建筑给排水CAD施工图纸

搜索更多资源
  • 附件设计说明：有
  • 建筑类别：其他
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：10742.05平方米
  • 建筑地上层数：3层
  • 图纸设计深度：施工图
  • 参考图纸：36张
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 排水设计：雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统
  • 排水体制：污废分流
  • 消火栓用水量室外(L/S)：25
  • 消火栓用水量室内(L/S)：10
  • 大样节点：卫生间
  • 项目所在地：湖南

附件详情

  • 给排水设计说明
  • 给排水平面图
  • 雨水平面图
  • 卫生间大样图
  • 给排水系统图

附件详情

本建筑总建筑面积10742.05平方米，建筑高度9.8米，为三类民用住宅。设计范围为生活给排水系统。
，共36张。

给排水平面图

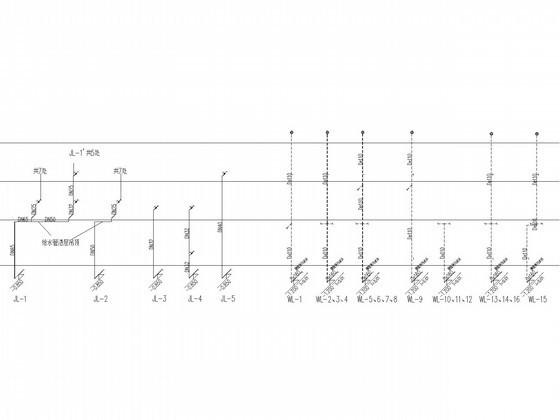

给排水系统图

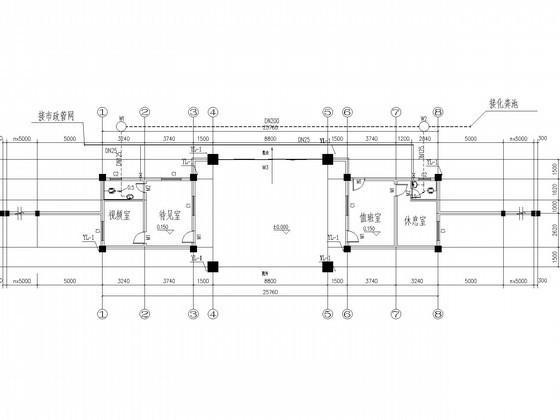

门卫平面图

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 3层三类民用建筑给排水CAD施工图纸 - 1
    第 1 张图
  • 3层三类民用建筑给排水CAD施工图纸 - 2
    第 2 张图
  • 3层三类民用建筑给排水CAD施工图纸 - 3
    第 3 张图
  • 3层三类民用建筑给排水CAD施工图纸 - 4
    第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
