污水处理厂CAD施工图纸(Carrousel氧化沟污泥泵房)(紫外线消毒)
- 附件设计说明：无
- 类型：污水处理厂
- 处理技术：格栅筛网,沉淀,混凝,活性污泥发
- 设计阶段：施工图设计
- 参考图纸：20张以上
- 设计年代：近代
附件详情
- 污水处理厂平面图

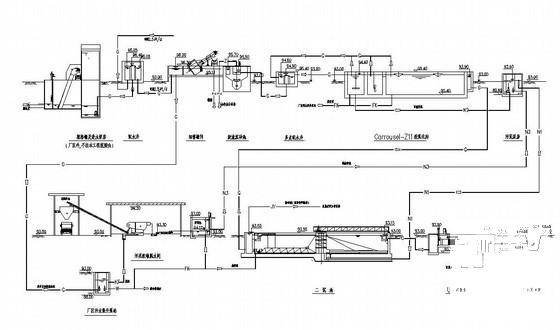

- 工艺流程图
- 格栅渠施工图
- 沉砂池施工图

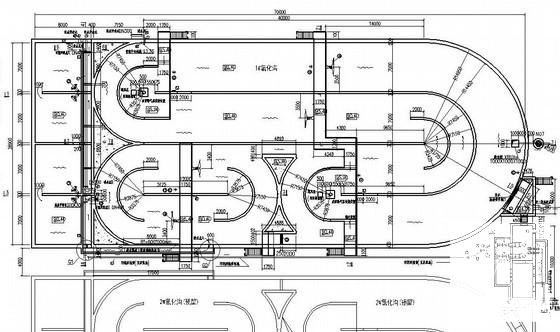

- Carrousel氧化沟工艺施工图
- 二沉池施工图
- 管线总平面图
- 污泥脱水车间工艺施工图
- 紫外线消毒渠施工图
附件详情
该项目某污水处理厂工程，包括输水管线及处理工艺，采用Carrousel氧化沟工艺。
设计内容：Carrousel氧化沟平面设计、污水处理厂平面设计、污水处理厂管线设计、污泥浓缩脱水车间设计、细格栅设计、沉砂池设计、紫外线消毒设计。
，图纸共37张。

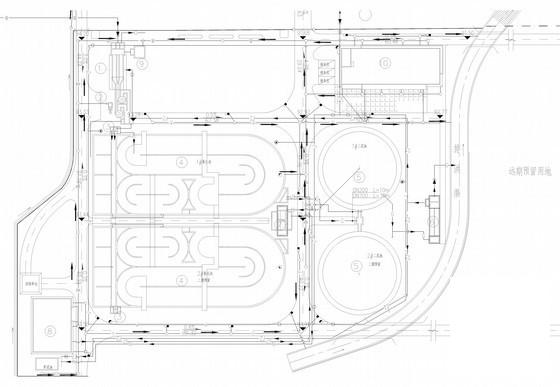

管线总平面-Model
鼓风机房工艺图-氧化沟

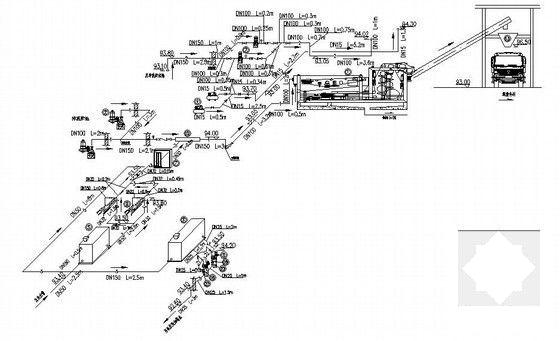

污泥浓缩脱水间工艺管线透视图

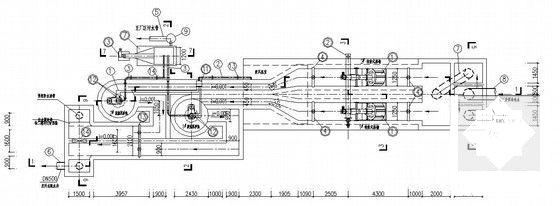

细格栅间平面图
紫外线消毒间平面图
污泥浓缩脱水间工艺管线透视图
G3-靠壁式圆闸门大样图
氧化沟剖面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-13
- 评论次数：0
- 浏览次数：0
- 文件大小：3.05 MB
- 收藏次数：0
-
文件名称：
附件-995860997998575857788.rar
