7层商业大厦给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：商业
建筑高度类型：多层建筑
建筑设计面积：78157.9平方米
建筑地上层数：7层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：26张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
供水方式：市政供水,分区供水
供水分区：两区
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：30
特殊系统：气体消防
大样节点：水箱,泵房,卫生间
项目所在地：山东

附件详情

室外消防给排水总平面图
水泵房消防给排水大样图
报警阀间给排水大样图
卫生间给排水大样图
给水系统图
雨水系统图
喷淋给水系统原理图
消防给水系统图
排水系统图
给排水设备管道安装透视图
各层喷淋平面图

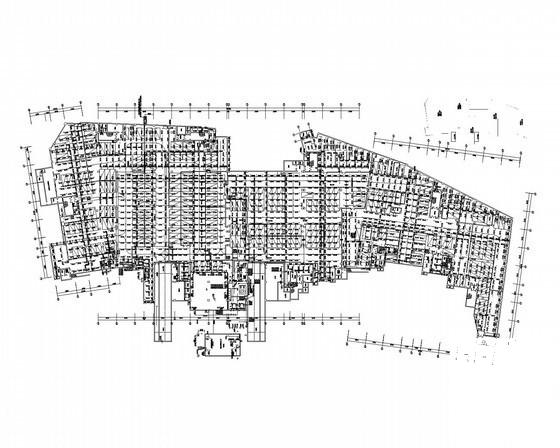

各层消防给排水平面图

附件详情

项目概要：该项目地上七层，地下一层。建筑高度34.15米，建筑面积为78157.9平米为Ⅰ类高层建筑。各层主要功能：地下一层为车库以及设备用房，车库部分平战结合，战时做人防使用；地上部分：一层至七层为商业；屋顶水箱间设有消防水箱。
设计内容：生活给水系统、生活污水系统、雨水排水系统、消火栓给水系统、自动喷水灭火系统、气体灭火系统、建筑灭火器配置。
，共28张图。

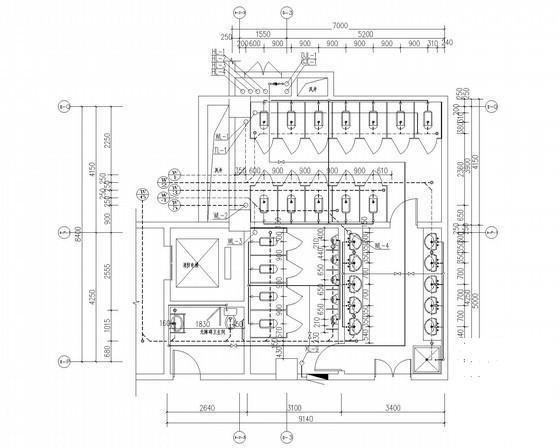

卫生间一层给排水大样图.

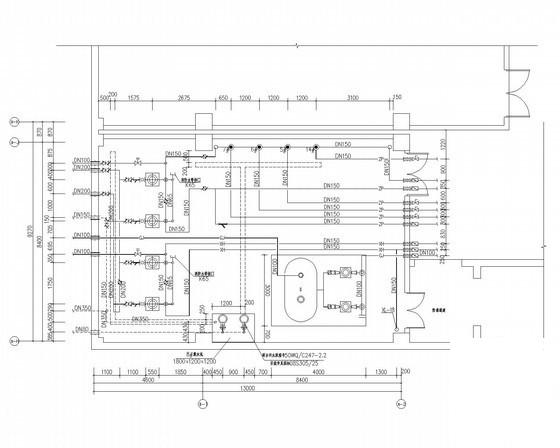

水泵房消防给排水大样图

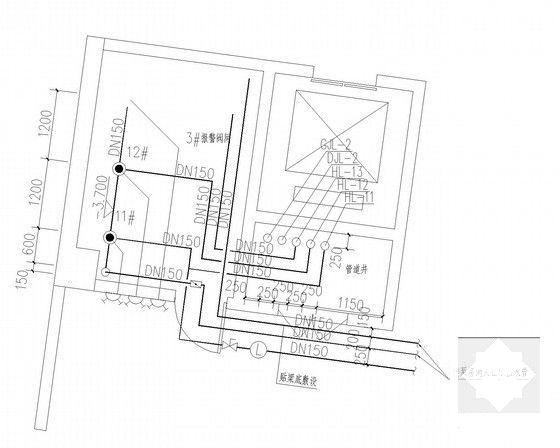

报警阀间给排水大样图

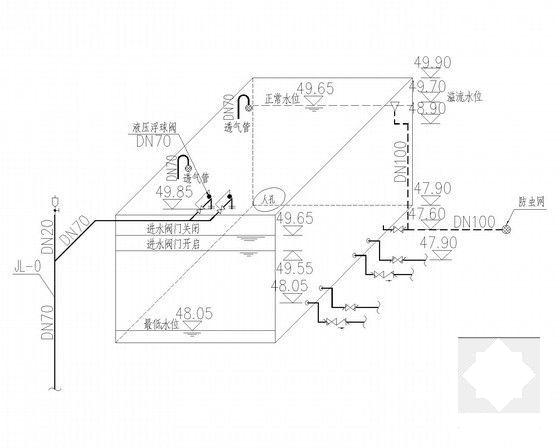

屋顶消防水箱设备安装透视图

喷淋给水系统原理图
