8层电子工业厂房空调通风设计CAD施工图纸(风冷热泵)

附件详情

稿件为江苏南京某电子工业厂房及办公用房空调通风设计全套施工图纸；甲

级院设计。工程共分为1#，2#，3#三栋建筑；1#楼总建筑面积约27614平方，地上八层.建筑高度为45m；2#楼总建筑面积约14942平方，地上八层.建筑高度为45m；3#楼总建筑面积约27614平方。地上八层.建筑高度为45m。

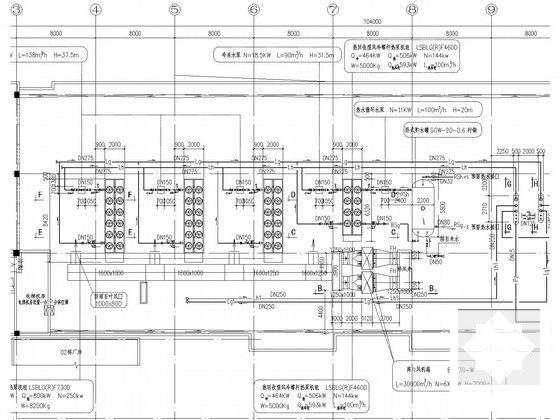

设计范围：整个项目的空调、通风、防排烟设计，以及空调冷热源设计。该项目冷热源采用超低噪音风冷热泵机组；空调风系统全部为全空气系统，车间，卫生间及库房设置机械排风系统。其中车间排风通过竖井排至屋顶风冷热泵机组附近。

，图纸共41张。
