带辅助用房钢结构厂房建筑结构施工图纸

附件详情

某带辅助用房钢结构厂房图纸

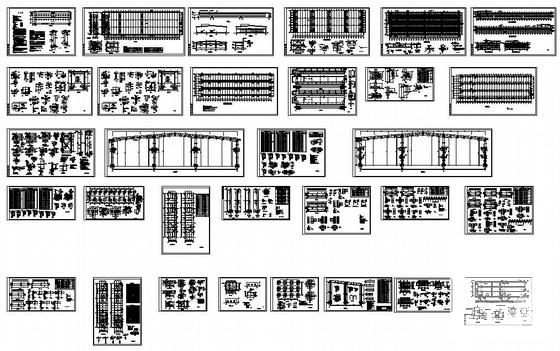

该资料包含：
1.建筑图：总说明及屋面排水平面图、平面图、立面图、剖面图、卫生间布置图、浴室布置图；

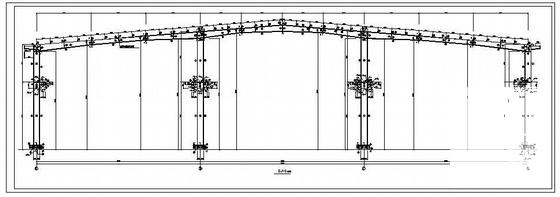

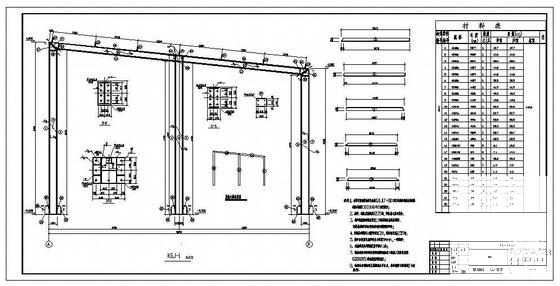

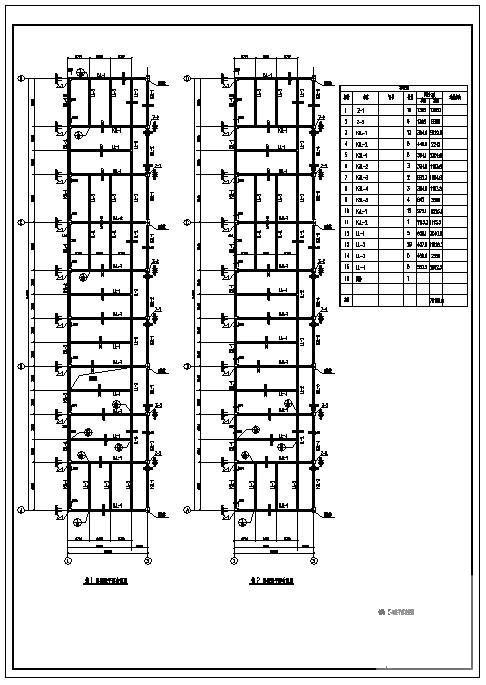

2.结构图：基础平面图、柱间支撑.抗风柱.基础详图、刚架及屋面水平支撑布置图、屋面檩条及支撑布置图、墙结构布置图、墙架 节点图 、吊车梁.柱间支撑平面布置图、吊车梁详图、吊车梁联结详图、GJ图、辅助用房基础平面布置图、钢梁 平面布置图 、框架柱、框架柱的连接 节点详图 、屋面 结构施工图 、楼梯间施工图、附属用房 建筑施工 图、附属用房基础施工图、附属用房刚架图、附属用房屋盖墙架施工图、地沟.暖气井.过门地沟.墙上留洞图。
