地上3层人民法院竹箦法庭电气CAD施工图纸（高14.950米）

一、项目概要

该项目为市级竹箦法庭。总建筑面积为2671.0平方米，建筑高度为14.950米，属于多层公共建筑，地下1层，地上3层。主要功能:地上为消防控制室、职员餐厅、厨房、设备专业用房，办公用房，法庭等；地下1层为消防泵房。该项目建筑设计结构形式为框架结构。

参考图纸：22张。图纸类型：DWG。设计年代：近代。

二、设计范围

1）0.4kV低压配电系统设计；

2）照明设计；

3）建筑物防雷设计；

4）接地与安全设计；

5）漏电 火灾自动报警系统 设计；

6）电气专业绿色与节能设计。

三、负荷等级

二级负荷如下：应急照明、疏散标志灯、值班照明、走道照明；火灾自动报警系统、漏电火灾报警；消防水泵等消防用电；主要业务和计算机系统用电，安防系统用电，电子信息设备机房用电;客梯用电。除去二级负荷以外的一般照明、空调及动力负荷均为三级负荷。

四、图纸展示

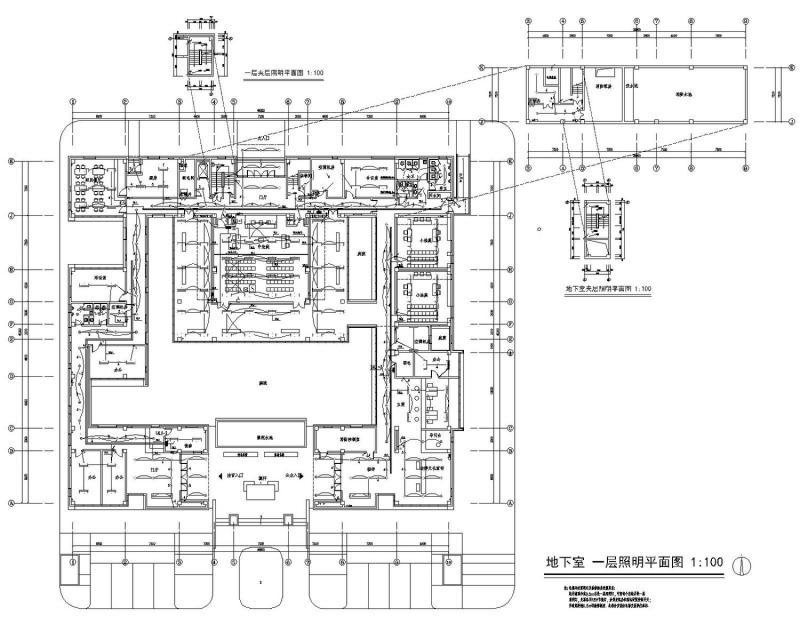

照明平面图

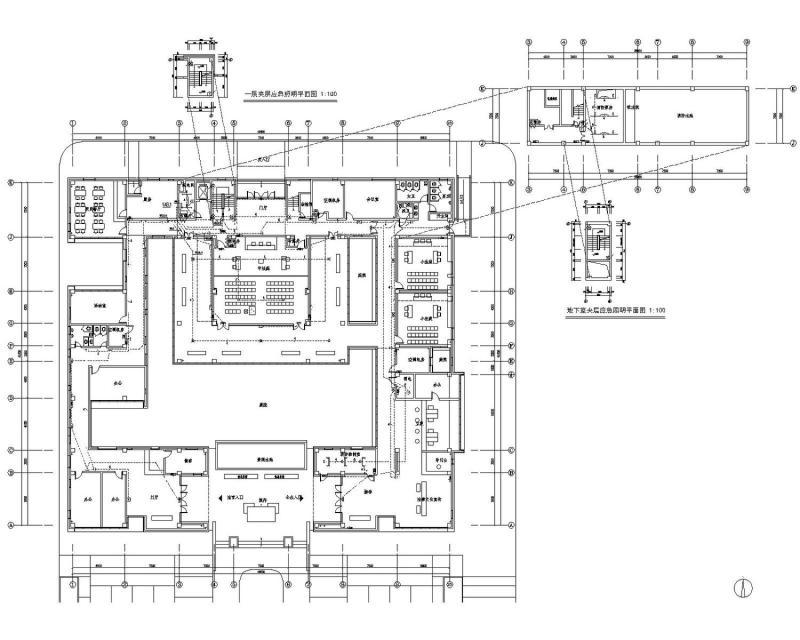

应急照明平面图

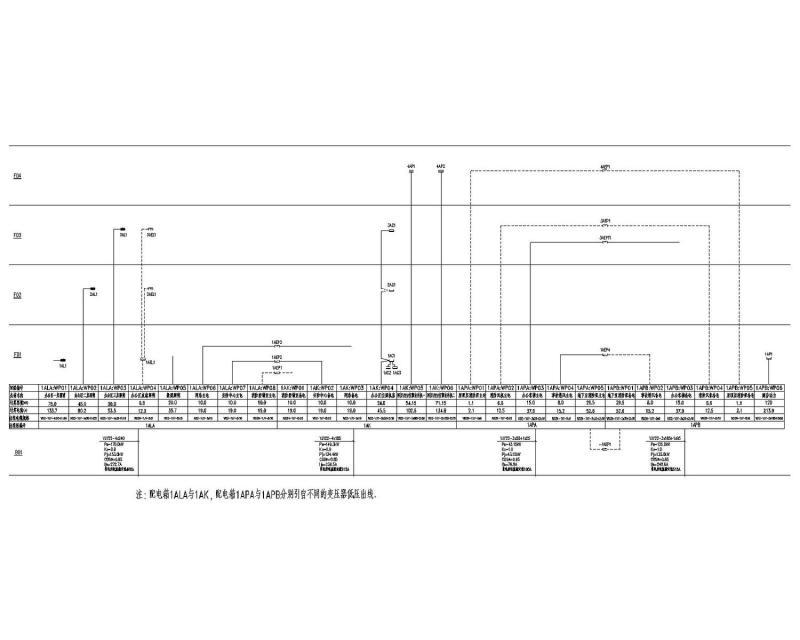

竖向系统图

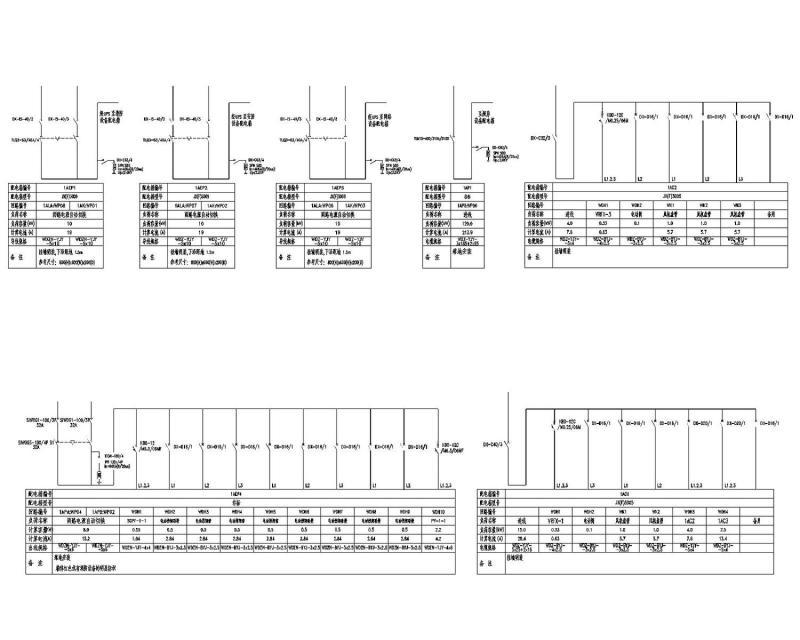

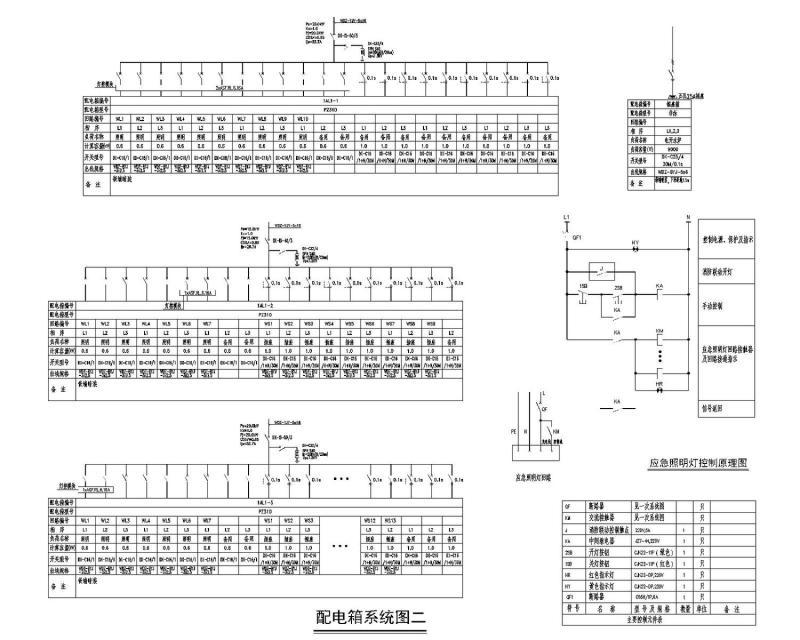

配电箱系统 图

应急照明灯控制原理图

配电平面图
