一类高层商住楼强弱电CAD施工图纸（裙房4层、塔楼28层）(火灾自动报警)

资料简介
赚取积分

建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计面积：42767.53平方米
建筑地上层数：28层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：53张
设计年代：近代
地下室用途：车库,设备用房,其它
节点大样：其它
负荷等级：一级
防雷等级：第三类
接地方式：TN-C-S
强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统

附件详情

1、设计说明
2、配电干线系统图
3、车库及裙房配电干线图
4、配电箱系统图
5、火灾自动报警系统图
6、照明平面图
7、机房层照明平面图
8、地下插座及配电干线平面图
9、一层插座及配电干线平面图
10、地下弱电平面图
11、一层弱电平面图
12、机房层及屋面火灾报警平面图
13、防雷平面图
14、基础接地平面图
15、地下一层火灾报警平面图
16、电井大样图

附件详情

该附件是一类高层商住楼强弱电全套施工图纸（裙房4层、塔楼28层），共53张。
该项目为一类高层商住楼。总占地面积：6405平方米，总建筑设计面积：42767.53平方米。建筑高度为96.70米；裙房建筑高度至屋面为12.65米。地下室一层，为汽车库非机动车库、设备及管理用房，地上裙房四层，塔楼二十八层。采用框架剪力墙结构。
设计范围包括：1）220/380V配电系统及照明系统；2）建筑物防雷、接地系统及安全措施；3）有线电视系统；4）电话系统；5）网络布线系统；6）安全技术防范系统；7）电视监控系统；8）表具数据远传系统；9）火灾报警及联动控制系统等等。

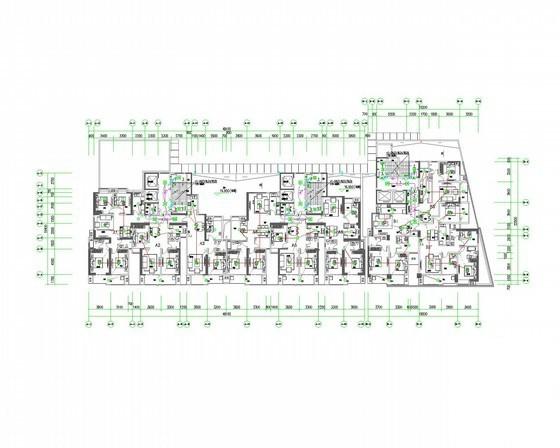

五层~十二层照明平面图

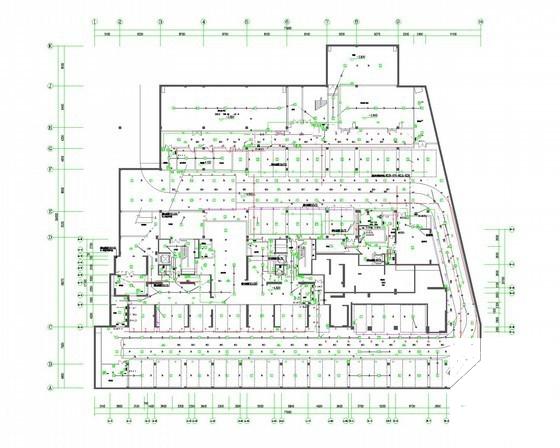

地下一层火灾报警平面图

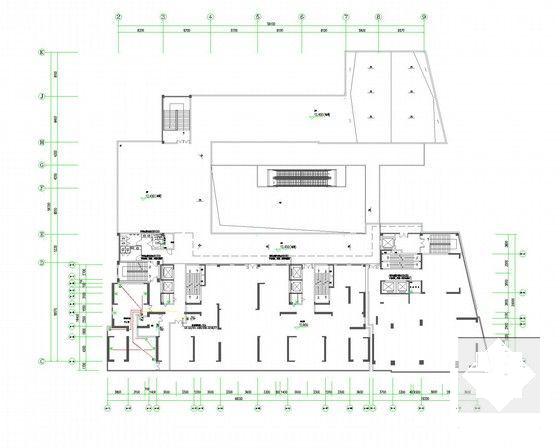

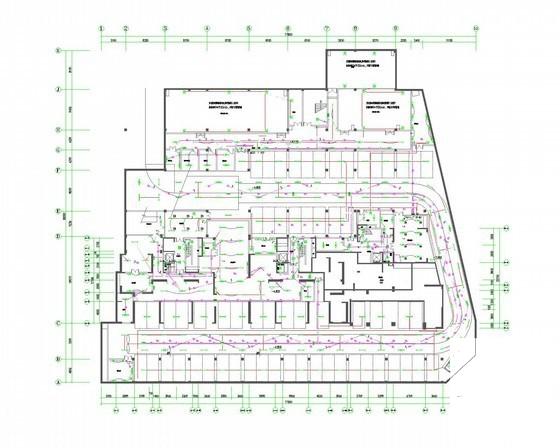

插座及配电干线平面图

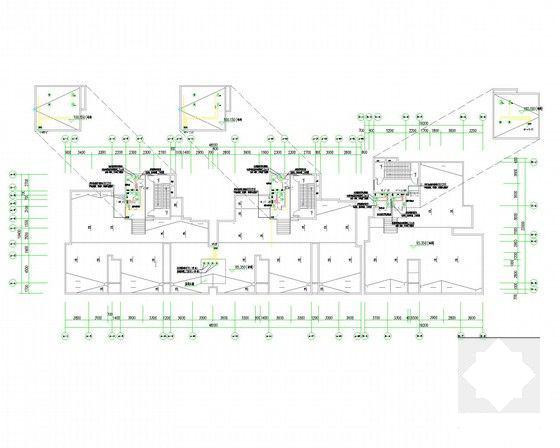

机房层插座及配电干线平面图

火灾自动报警及消防联动控制系统图

车库及裙房配电干线图

电井大样图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
