第三类防雷建筑综合楼电气施工图图纸(用电负荷标准按8KW计)

电气设计说明

一、设计依据:

1、有关专业提供的设计资料;

2、甲方提供的设计委托书;

3、国家有关设计规范:a.《供配电系统设计规范》(GB 50052-95)b.《住宅设计规范》(GB50096-1999)(版)c.《住宅建筑规范》(GB50368-2005)d.《建筑照明设计规范》 (GB 50034-2004)e.《建筑物防雷设计规范》 (GB 50057-94)(版)

二、设计范围:

1、照明配电系统;

2、综合布线系统;

3、有线电视系统;

4、楼宇对讲系统;

5、防雷接地系统

三、照明配电系统:

1、该项目设计四路电源进线,均选用交联聚乙烯铠装电力电缆室外直埋地引入,埋深0.7米,进楼处穿钢管保护,室外管口距外墙散水0.3米。

2、为适应住宅长期发展的要求,该项目住户每户用电负荷标准按8KW计,用户用电计量为一户一表,电表采用电子式预付费电能表,电表分别集中放置于首层电表箱内,公共用电单独计量。

3、单元电表箱为落地安装,室内配电箱及开关插座均为嵌墙暗装,装高详见设备表;厨房、卫生间内开关、灯具及插座均选用防溅型;日光灯均配高效节能的电子镇流器。

4、照明及插座支线均采用BV-500型绝缘导线穿钢管敷设于墙、楼地板及顶棚内,其中BV-2X2.5导线穿管管径为:3根及以下穿SC15,4~6根穿SC20;BV-3X4穿管管径为3根穿SC20。

5、户开关箱编号说明: 如:AL31-2表示3单元1层2号房(楼道右侧)的户开关箱。

四、弱电系统:

1、该项目住宅部分每户设家庭多媒体配线箱一个,嵌墙暗装,底边距地0.5米。

2、进户网络和电话线路均采用超五类4对UTP电缆穿钢管敷设,1~2根穿SC15,3根穿SC20,4~6根穿SC25;有线电视采用SYKV-75-型同轴电缆穿钢管敷设,分支器暗装于楼层弱电配线箱内,其规格型号的选择由电视部门承担。

3、该项目每单元设置一套楼宇对讲系统,系统设计仅予埋管、盒,配线及安装由防盗门厂家定。

五、防雷接地系统:

1、该项目为第三类防雷建筑,避雷带采用 10镀锌圆钢沿屋脊屋檐敷设,所有突出屋面金属部分均与其可靠焊接。

2.该项目采用自然接地,利用基础及基础梁内钢筋作为接地装置,要求基础梁内钢筋之间可靠焊接;

3、利用柱内四根主筋( ≥12)作防雷引下线,要求相应柱内主筋之间及柱内主筋与基础钢筋之间可靠焊接.每条引下线在距离地面0.5米处予留一接地电阻测试点,并于地坪下1米处预留-40X4镀锌扁钢,伸向室外距外墙皮不小于1米,以备接地电阻不满足要求时,加装镀锌接地扁钢。

4、该项目采用TN-C-S接地保护方式,电源在进户处作重复接地,并与防雷接地共用接地装置,要求接地电阻不大于1欧姆,如实测达不到设计要求,需补打人工接地极,有关安装详见国标图集99D501-1。

5.电源进线处作总等电位联结,要求将PE干线、接地装置的接地干线、所有入户金属管道以及建筑物内金属2构件等用总等电位联结线BV-1X25mm 接向总等电位联结端子,并均采用等电位卡子,禁止在金属管道上焊接;卫生间内作局部等电位联结,要求将卫生间内所有金属构件与接地线相连,局部等电位联结线采

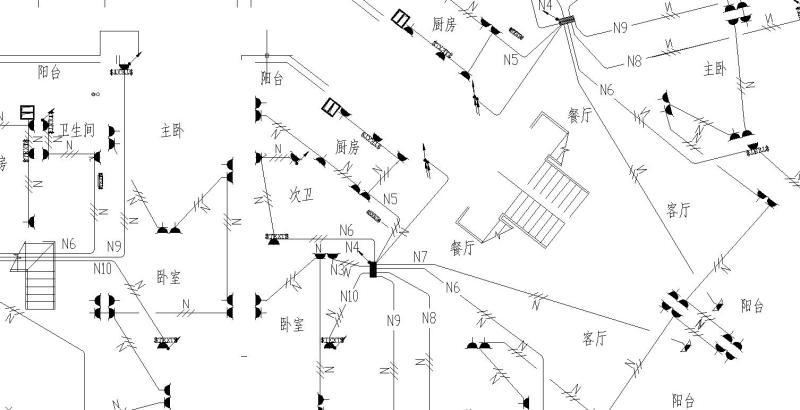

插座平面图

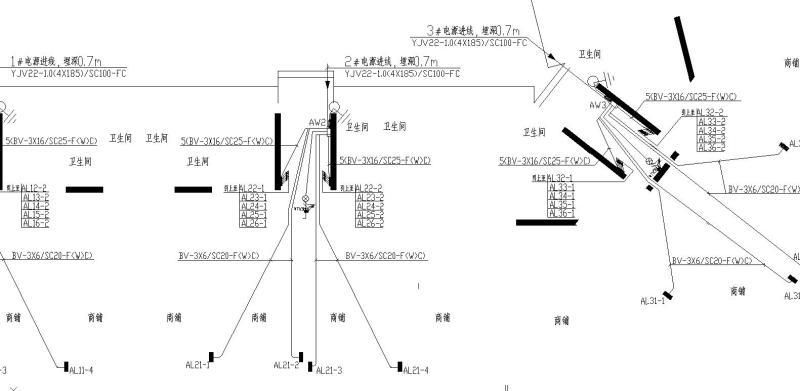

配电平面图

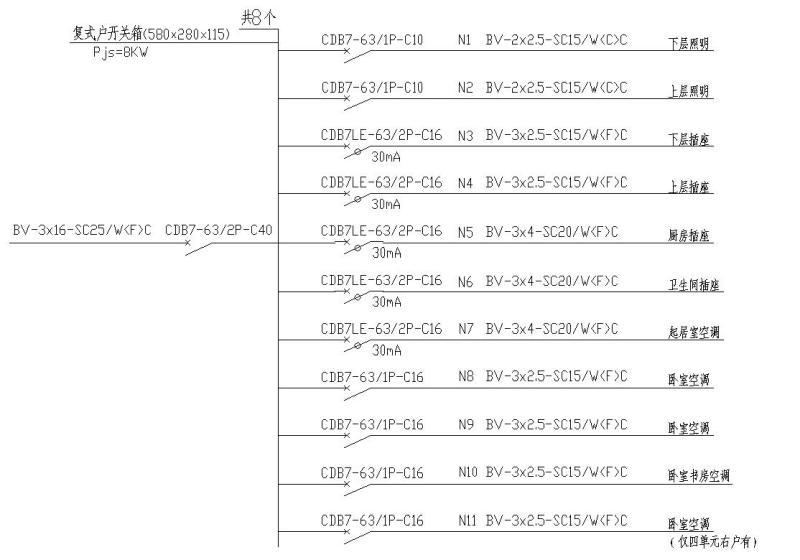

配电系统图

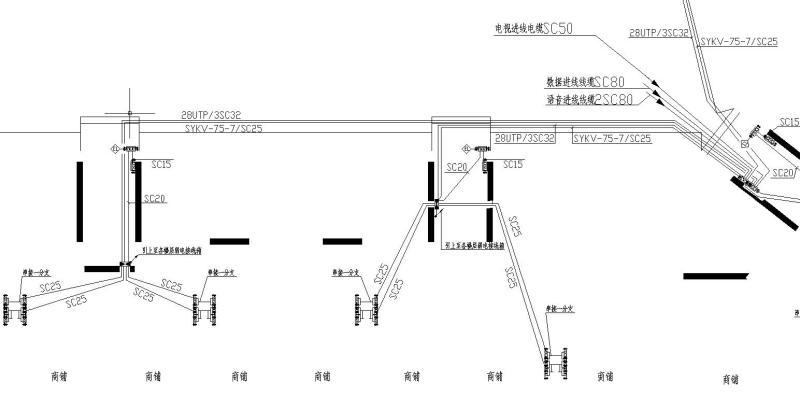

弱电平面图

弱电系统图

照明平面图


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 第三类防雷建筑综合楼电气施工图图纸(用电负荷标准按8KW计) - 1
    第 1 张图
  • 第三类防雷建筑综合楼电气施工图图纸(用电负荷标准按8KW计) - 2
    第 2 张图
  • 第三类防雷建筑综合楼电气施工图图纸(用电负荷标准按8KW计) - 3
    第 3 张图
  • 第三类防雷建筑综合楼电气施工图图纸(用电负荷标准按8KW计) - 4
    第 4 张图
  • 第三类防雷建筑综合楼电气施工图图纸(用电负荷标准按8KW计) - 5
    第 5 张图
  • 第三类防雷建筑综合楼电气施工图图纸(用电负荷标准按8KW计) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
