三跨预应力混凝土连续刚构箱梁桥CAD施工大样图（121张）.dwg

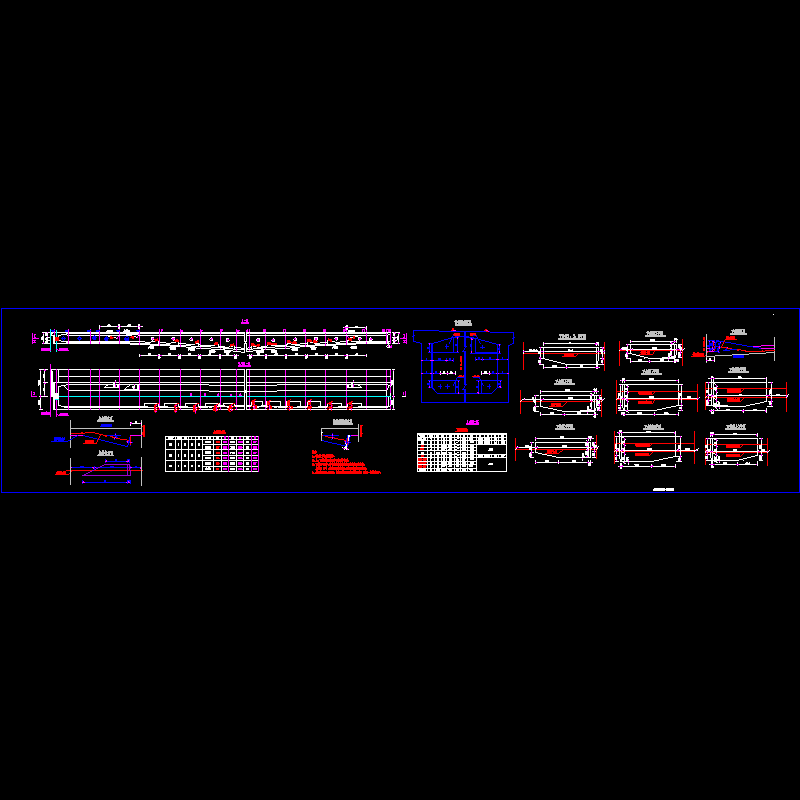

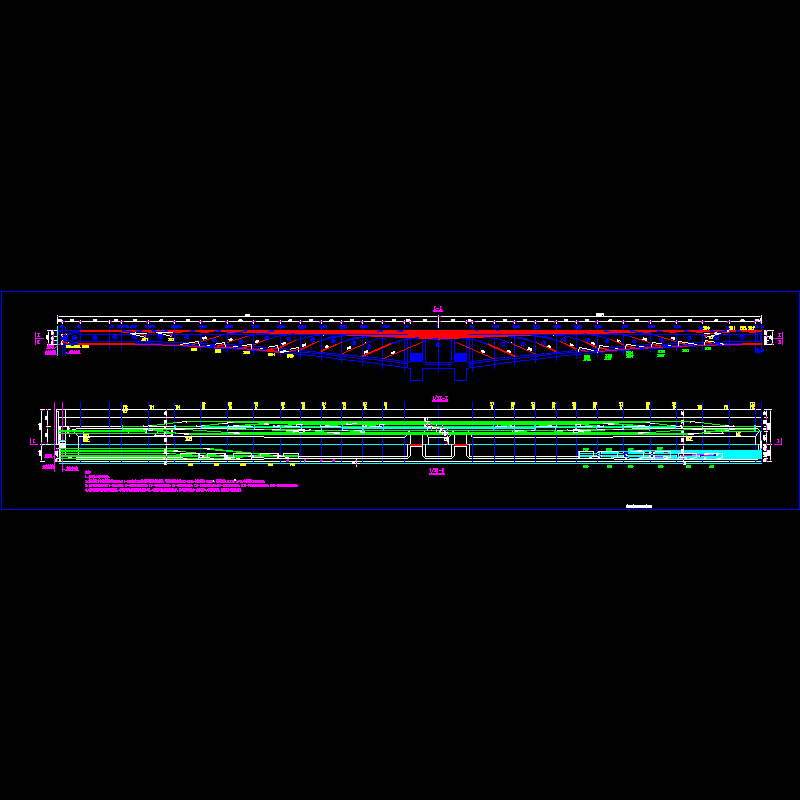

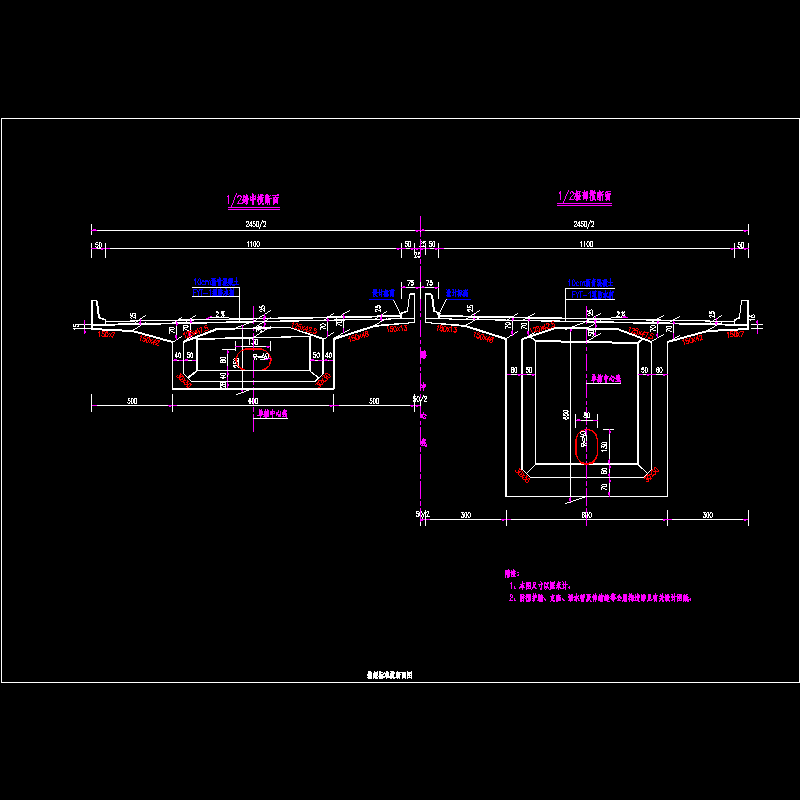

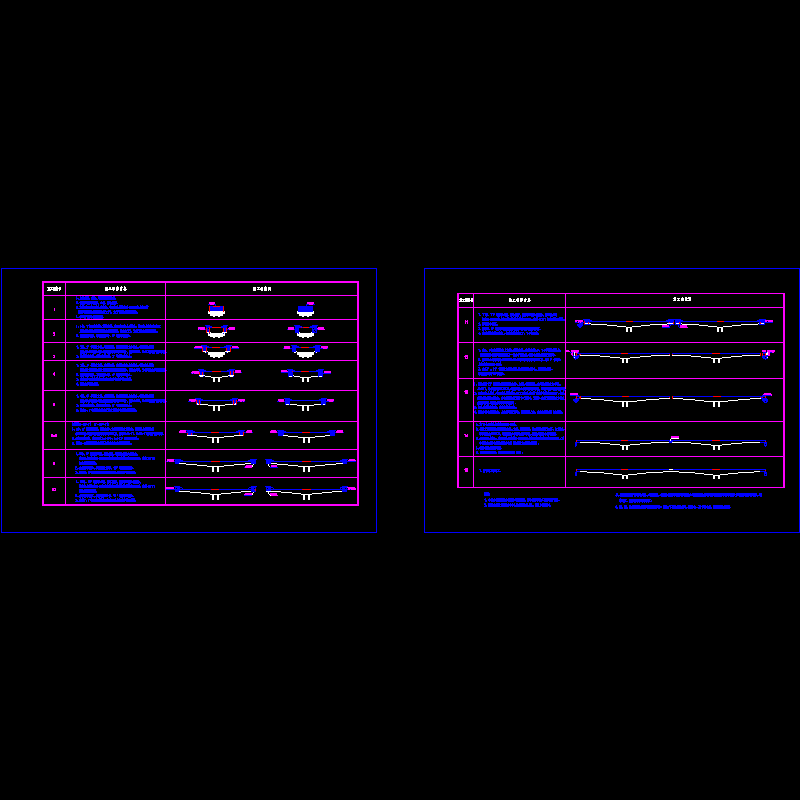

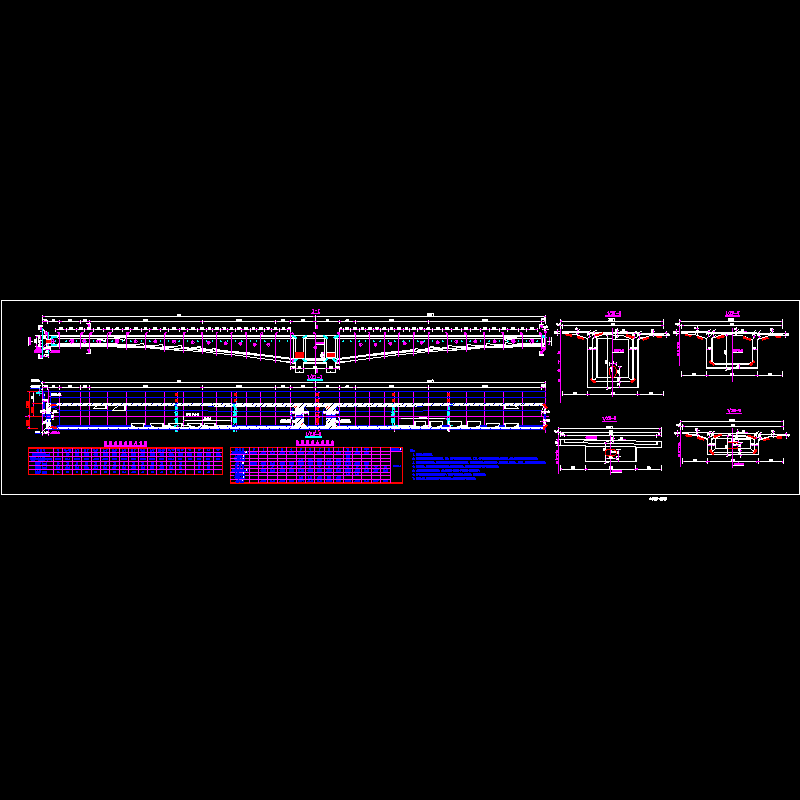

附件详情 设计行车速度：80Km/h。 　　荷载等级：汽车—超20级，挂车—120。 　　桥面宽度：本桥位于整体式路基段，桥宽W=（0.5 11 0.5） 0.5 （0.5 11 0.5）=24.5m 　　桥面横坡：单向2%（半幅桥） 高程系统：黄海高程系统 　　坐标系：北京坐标系 地震烈度：基本烈度Ⅵ度，按Ⅶ度设防。 　　洪水频率：本桥位于山谷，主跨部分为高架桥，故不考虑洪水影响。 　　本桥分为三联，其布孔为左半桥30 （65 110 65） 3×30m=360m，计入起终点两侧桥台长度后为366m；右半桥30 （65 110 65） 4×30m=390m，计入起终点两侧桥台长度后为396m。其中65 110 65m为预应力混凝土连续刚构主桥，1孔30m为简支结构，其余30m 跨为先简支后连续刚构型式。箱梁根部高度6.5m，跨中高度2.5m；箱梁根部底板厚70cm，跨中底板厚28cm，箱梁高度以及箱梁底板厚度按1.8次抛物线变化。箱梁腹板根部厚60cm，跨中厚40cm，箱梁腹板厚度在腹板变化段按直线段渐变，由厚60cm变至40cm。箱梁顶板厚度25cm。箱梁顶宽12m，底宽6m，顶板悬臂长度3m，悬臂板端部厚15cm，根部厚70cm。 　　 　　该资料包含： 　　大桥设计说明、全桥上部构造数量表、全桥下部构造工程数量表 　　桥位平面图、桥型布置图、墩台控制点坐标表、地质纵剖面图 　　主桥箱梁施工程序示意图（二）、主桥箱梁一般构造图 　　箱梁标准横断面图、箱梁截面标高表、主桥箱梁齿板一般构造图 　　箱梁纵向预应力钢束布置图、箱梁纵向预应力钢束竖弯段曲线要素表 　　箱梁纵向预应力钢束平弯段曲线要素表、箱梁纵向预应力钢束长度及引伸量表 　　箱梁纵向预应力钢束定位钢筋示意图、箱梁0号断面预应力钢束布置图 　　箱梁01-15号断面预应力钢束布置图 　　箱梁01’-15’号断面预应力钢束布置图 　　箱梁横、竖向预应力钢束（筋）布置图 　　箱梁横、竖向预应力钢束（筋）锚固大样图（二） 　　箱梁横、竖向预应力钢束（筋）数量表 　　箱梁横、竖向预应力钢束（筋）定位钢筋示意图 　　箱梁0号梁段一般构造图 　　箱梁0号梁段11.6m段顶板、底板、腹板、横隔板普通钢筋布置图 　　箱梁0号梁段3.7米段普通钢筋布置图、箱梁1-11号梁段普通钢筋布置图 　　箱梁1’-11’号梁段普通钢筋布置图、箱梁中跨合拢段12号梁段一般构造图 　　箱梁中跨合拢段12号梁段普通钢筋布置图（二） 　　箱梁边跨合拢段12’号梁段普通钢筋布置图 　　箱梁13’号梁段普通钢筋布置图、箱梁14’号梁段一般构造图 　　箱梁边跨14’号梁段顶板普通钢筋布置图 　　箱梁边跨14’号梁段底板普通钢筋布置图 　　箱梁边跨14’号梁段腹板普通钢筋布置图 　　箱梁边跨14’号梁段横隔板普通钢筋布置图（一） 　　箱梁边跨14’号梁段横隔板普通钢筋布置图（二） 　　箱梁边跨14’号梁段钢束加强、定位钢筋布置图 　　箱梁上齿板1-10钢筋布置图 　　箱梁中跨合拢段12号节段内刚性支撑构造图 　　箱梁边跨合拢段12’号节段内刚性支撑构造图 　　箱梁边、中跨合拢段外刚性支撑构造图 　　箱梁检修楼梯布置图；第一、二跨T梁平面布置图 　　4号、5号主桥墩一般构造图；主墩墩身钢筋布置图（二） 　　主墩承台钢筋布置图；主墩承台冷却管布置图 　　主墩基桩钢筋布置图；3号过渡墩一般构造图 　　过渡墩帽梁钢筋布置图（二）；过渡墩墩柱钢筋布置图 　　过渡墩承台钢筋布置图；过渡墩基桩钢筋布置图 　　1号、2号桥墩一般构造图；30mT梁固接墩帽梁钢筋布置图 　　30mT梁固结墩墩柱、系梁、基桩钢筋布置图（三） 　　30mT梁固结墩墩顶预埋钢板布置图、0号桥台一般构造图 　　0号桥台台帽钢筋布置图、0号桥台背墙及挡块钢筋布置图 　　0号桥台基桩钢筋布置图、6号桥台一般构造图 　　6号桥台台帽、背墙、挡块钢筋布置图 　　6号桥台侧墙顶护墙座钢筋布置图、6号桥台承台钢筋布置图 　　6号桥台基桩钢筋布置图、主桥盆式支座安装及构造示意图 　　支座垫石钢筋布置图、基桩检测管构造图 　　4号、5号桥墩承台开挖及边坡防护示意图 　　…… 　　共计121张 主墩承台钢筋布置图 固接墩帽梁钢筋布置图 盆式支座安装 预应力钢束 箱梁下齿板3钢筋布置图 箱梁纵向预应力钢束布置图 过渡墩基桩钢筋布置图
