广场亮化工程电气设计CAD施工图纸(三级负荷)(防雷接地系统等)

  • 负荷等级:三级负荷
  • 防雷等级:三级
  • 设计阶段:施工图
  • 设计内容: 强电 ,弱电, 防雷接地
  • 电力工程:10kV及以下变电所
  • 供电方式:TN-C-S

附件详情

本项目共计装灯465套,总功率22.72KW。设置2个灯光控制箱(见施工图),分别设置在主入口广场的楼梯下。电源电压380V/220V,采用三相五线制配电,各相回路交错接引灯具,三相负荷应尽量平衡。LED埋地灯和水下灯供电为低压24V。
设计范围:照明配电系统;管线敷设系统;防雷接地系统等。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

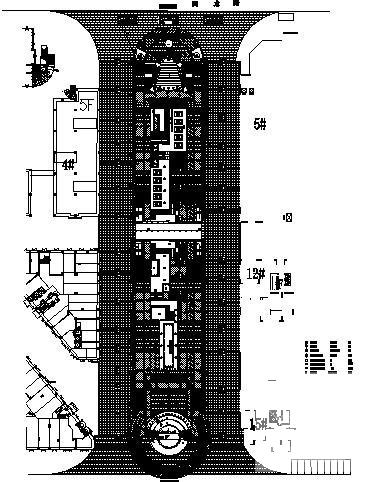

  • 广场亮化工程电气设计CAD施工图纸(三级负荷)(防雷接地系统等) - 1
    第 1 张图

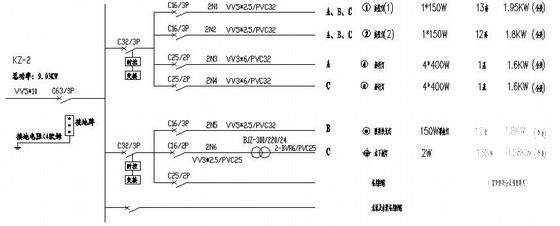

  • 广场亮化工程电气设计CAD施工图纸(三级负荷)(防雷接地系统等) - 2
    第 2 张图

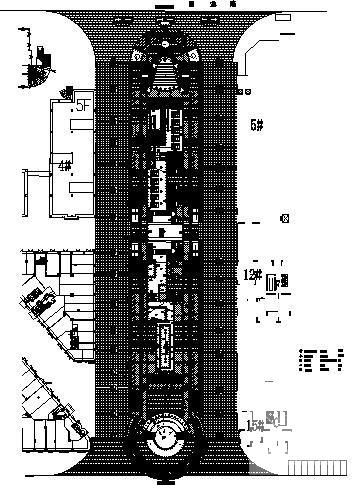

  • 广场亮化工程电气设计CAD施工图纸(三级负荷)(防雷接地系统等) - 3
    第 3 张图

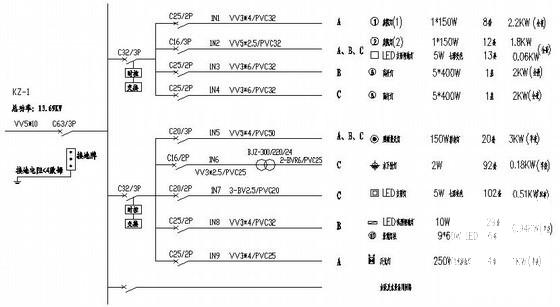

  • 广场亮化工程电气设计CAD施工图纸(三级负荷)(防雷接地系统等) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
