6层商住楼电气CAD施工图纸
- 建筑类别：住宅,商业
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：5163.51平方米
- 建筑地上层数：5层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第三类
- 接地方式：TN-C-S
- 项目所在地：江苏
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
- 1、电气设计说明
- 2、配电干线图、配电系统图
- 3、电话、电视、网络系统图
- 4、访客对讲系统图
- 5、家居配线箱接线图
- 6、照明平面图
- 7、插座平面图
- 8、 弱电平面图
- 9、 防雷平面图
- 10、接地装置平面图
附件详情
该附件是六层商住楼全套电气施工图纸，总共19张。
该项目地上5+1层，建筑物主体高度19.45m，总建筑面积5163.51m。建筑设计结构形式为框架结构。
设计范围;该资料包括220/380V配电系统；照明系统；防雷保护、安全措施及接地系统；有线电视系统；电话系统；通信网络系统；访客对讲系统。

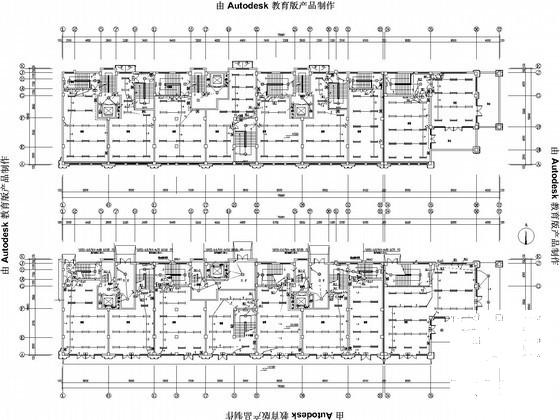

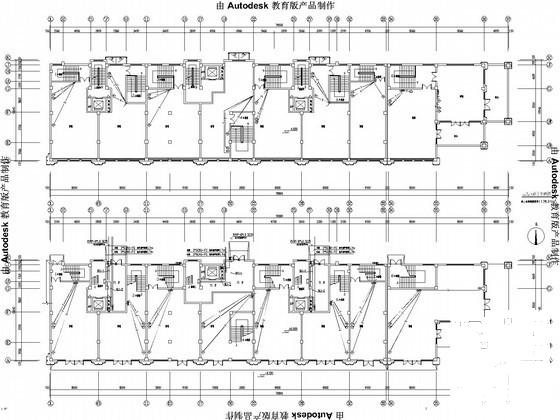

一层弱电平面图

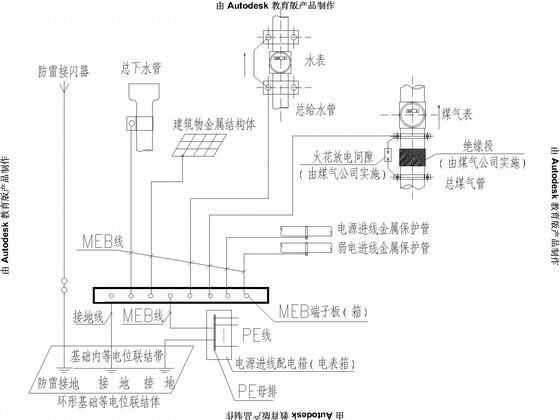

总等电位联结系统示例图

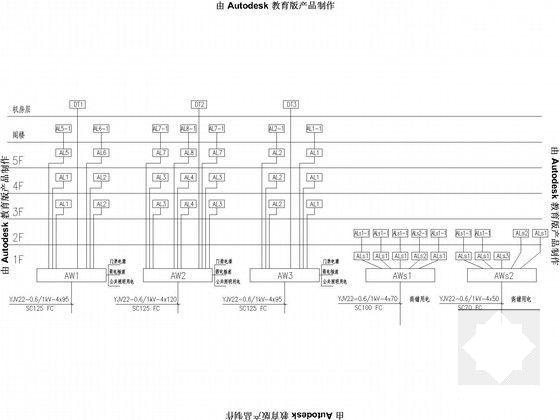

配电干线图

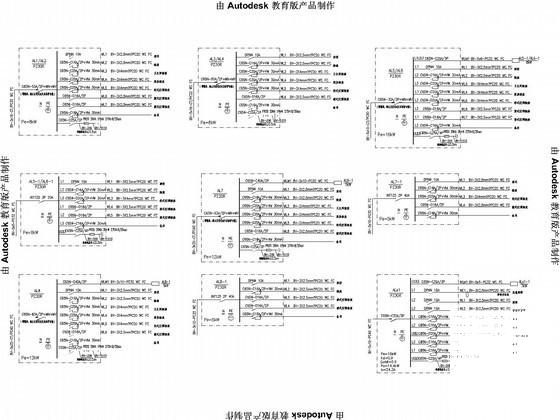

配电系统图（二）
