9层医院电气设计CAD施工图纸
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑设计面积：33763.74平方米
- 建筑地上层数：9层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：48张
- 地下室用途：车库
- 节点大样：防雷接地,其它
- 负荷等级：一级
- 防雷等级：第二类
- 火灾保护分级：一级
- 有线广播：服务性,火灾应急
- 接地方式：TN-S
- 项目所在地：湖南
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全,其它
- 弱电设计： 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,其它
附件详情
- 1、电气设计说明
- 2、竖向配电系统图
- 3、配电系统图
- 4、弱电系统图
- 5、火灾报警系统图
- 6、照明平面图
- 7、插座平面图
- 8、 弱电平面图
- 9、火警平面图
- 10、防雷接地平面图
附件详情
该附件是省医院全套电气施工图纸，总共48张。
项目概要：该项目为新建的医院综合大楼项目，地下一层、地上六层，部分为九层；地下一层主要为停车库，属一类高层建筑。总建筑面积约为33763.74，建筑总高：33.45m。
总设备容量为1992KW，总计算负荷为 1195.2 KW, 负荷密度值为35.40 W/m。
该资料包括建筑红线内的10/0.4KV动力、照明、防雷、接地、电话、互联网网络、内部网网络、有线电视、火灾自动报警、防火漏电报警等系统等。

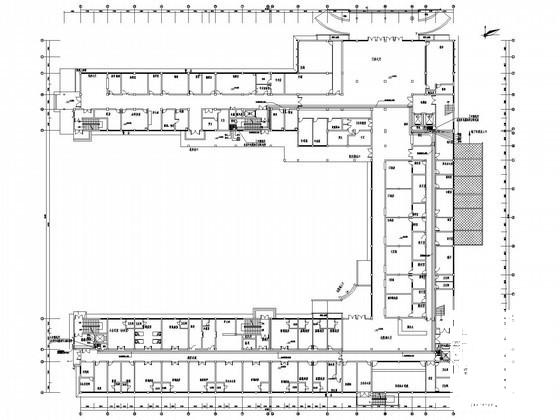

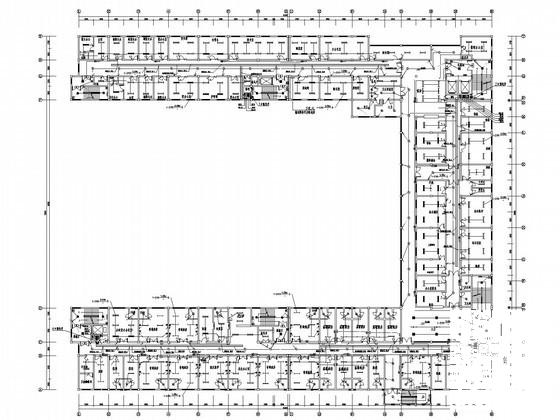

一层配电干线平面图

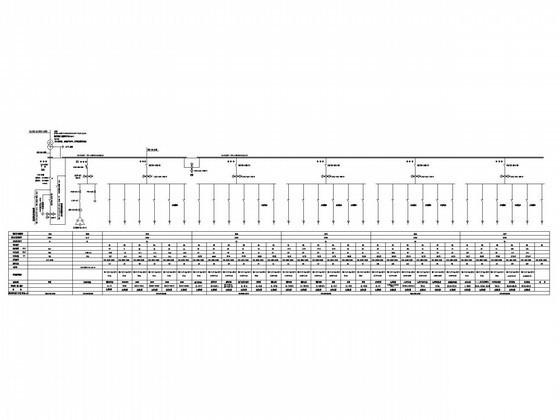

低压配电系统图（一）

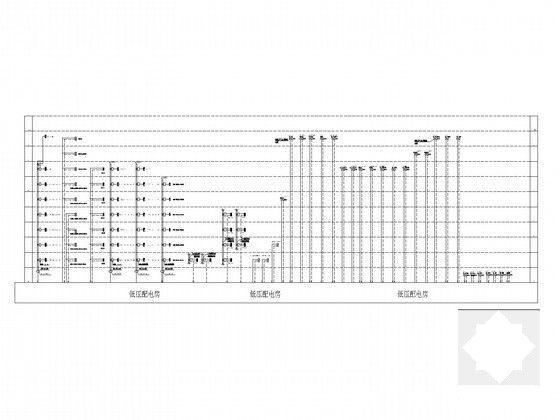

竖向配电干线 系统图
竖向配电干线系统图

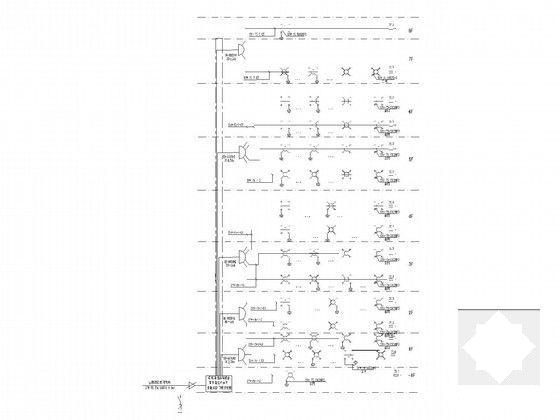

有线电视系统图
有线电视系统图
接地大样图
接地大样图
配电系统图（一）
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-17
- 评论次数：0
- 浏览次数：0
- 文件大小：4.76 MB
- 收藏次数：0
-
文件名称：
附件-995856588787757777780.rar
