多层大学操场电气设计CAD施工图纸

资料简介
赚取积分

建筑类别：体育
建筑高度类型：多层建筑
建筑设计面积：5530.24平方米
建筑地上层数：3层
图纸设计深度：施工图
设计年代：近代
负荷等级：二级
有线广播：服务性
接地方式：TN-S
项目所在地：湖南
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：视频监控系统,综合布线系统,广播系统

附件详情

1、电气设计说明
2、配电干线图
3、配电系统图
4、弱电接线系统
5、闭路视频监控系统图
6、照明平面图
7、插座平面图
8、弱电平面图
9、配电平面图
10、防雷接地平面图

附件详情

该附件是多层大学操场全套电气施工图纸，总共16张。
该项目位于为湖南省，建筑面积5530.24m。地上3层，建筑主体高度16.98m。为多层公共建筑。
该项目设计包括建筑内的以下电气系统：1)220/380V配电系统；2）建筑物防雷、接地系统及安全措施；3）语音，数据综合布线系统；4）公共广播系统；5）监控系统。

以下是附件的其中一部分截图，共1张，您也可以搜索更多您想要的资源

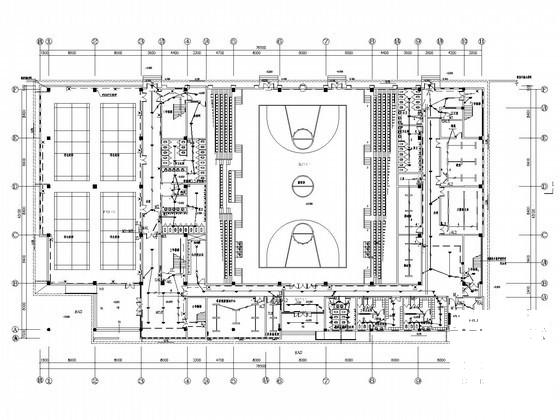

第 1 张图

以上是部分截图，请下载附件后查看完整高清内容
