恒大32层住宅楼小区建筑电气CAD图纸

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑地上层数：32层
  • 图纸设计深度：施工图
  • 地下室用途：车库,设备用房
  • 项目所在地：广东
  • 强电 设计：应急电源,电气照明,建筑物防雷,接地安全
  • 弱电设计： 火灾自动报警系统 ,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统
本建筑电气工程的设计内容包括:强电和弱电及消防自动报警三部分.
I.强电部份
概况:本建筑为高层住宅楼,一层地下室为车库及设备用房,首层为住宅及配套
用房.其上是六座32层住宅塔楼.
一.本建筑强电工程的设计范围包括:配电.照明和 防雷接地 设计.
二.经过负荷计算选用6台1000KVA干式变压器,供给住宅及相关配套设备用电,
另选用1台800KVA干式变压器,供给-1层用电及小区配套负荷.
选用一台500KW柴油发电机组作为应急备用电源
1.导线选型
(1).由配电室引出的低压回路一般采用ZRVV-1KV电力电缆.
(2).消防设备供电回路一般采用NHVV-1KV电力电缆.
(3).各配电箱(切换箱,控制箱)配到灯具或用电设备的支线(已注明者除外)均采用
ZRBV-500型塑料铜芯线,未标注导线规格均为ZRBV-1X2.5
2.线路敷设
(1).由配电室引出至电气竖井的主干线,电气竖井内竖向布置的主干线,每层由电气
竖井引出的主干线均沿金属线槽敷设.由金属线槽引出至用电点的分支回路均穿管
保护.塔楼住宅部分,室内照明线路均穿顾地PVC难燃线管埋楼板,埋墙暗敷.
(2).电缆桥架在无吊顶的地方打膨胀螺栓安装支承吊架,支承点间距为2.5米,每
支承点的垂直荷载按150Kg考虑.对于有吊顶的地方则直接利用吊顶支持.
(3).同一桥架内既有普通电源配线又有应急电源配线时,桥架内加隔板将二者分开.
(4).2.5截面的ZRBV型导线,根数为3根及以下者管径为20,根数为4~6根者管径为25.

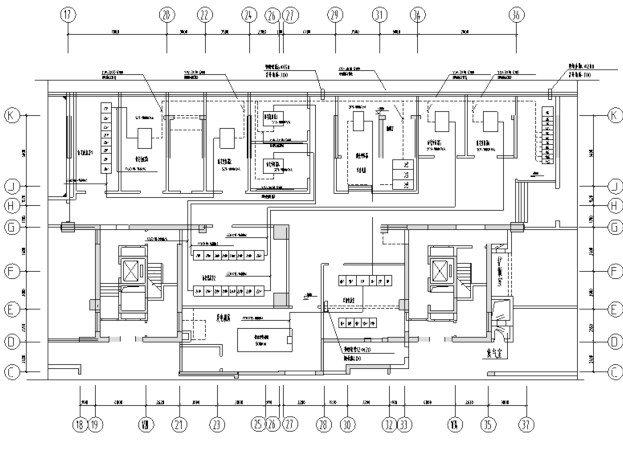

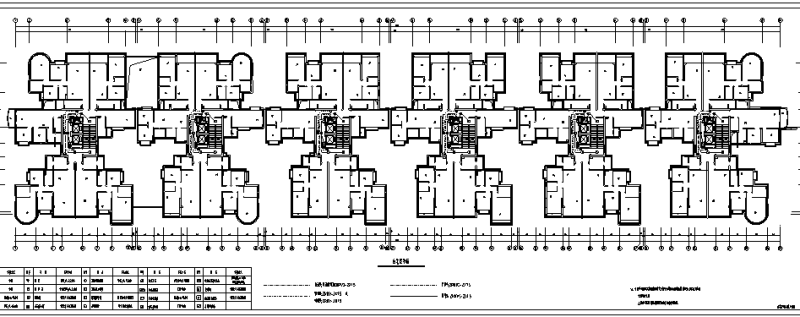

电力平面图


以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源

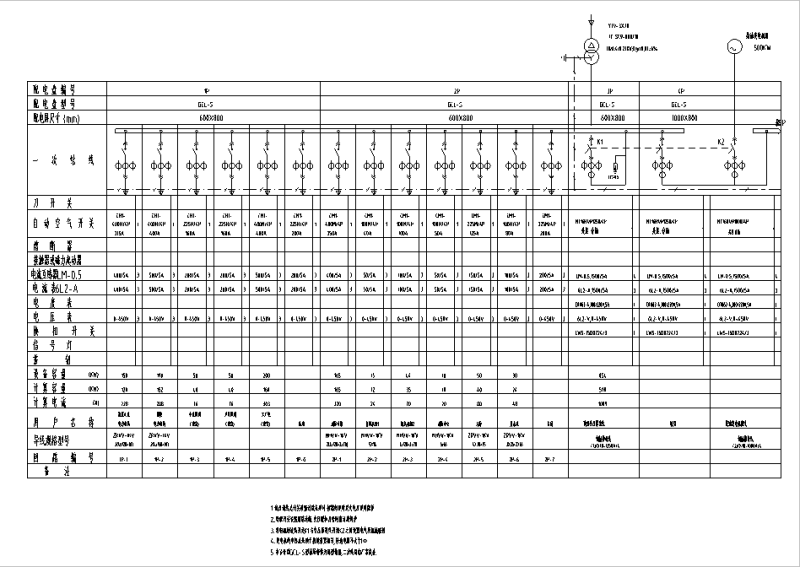

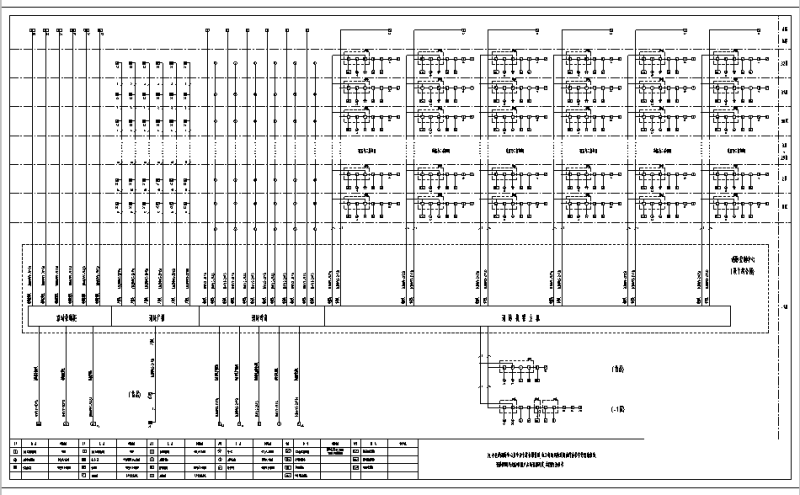

  • 恒大32层住宅楼小区建筑电气CAD图纸 - 1
    第 1 张图
  • 恒大32层住宅楼小区建筑电气CAD图纸 - 2
    第 2 张图
  • 恒大32层住宅楼小区建筑电气CAD图纸 - 3
    第 3 张图
  • 恒大32层住宅楼小区建筑电气CAD图纸 - 4
    第 4 张图
  • 恒大32层住宅楼小区建筑电气CAD图纸 - 5
    第 5 张图
  • 恒大32层住宅楼小区建筑电气CAD图纸 - 6
    第 6 张图
  • 恒大32层住宅楼小区建筑电气CAD图纸 - 7
    第 7 张图
以上是部分截图，请下载附件后查看完整高清内容
