4层酒店海鲜楼给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：酒店,餐饮
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：14张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 供水方式：市政供水
- 排水技术：重力排水
- 大样节点：卫生间
附件详情
- 设计与施工说明
- 海鲜楼一层给排水平面图
- 海鲜楼一层喷淋吊顶图
- 海鲜楼二层给排水平面图
- 海鲜楼二层喷淋吊顶图
- 海鲜楼三层给排水平面图
- 海鲜楼三层喷淋吊顶图
- 海鲜楼四层给排水平面图
- 海鲜楼四层喷淋吊顶图
- 给水热水系统图
- 排水系统图
- 消防喷淋系统图
- 卫生间大样图
- 四层卫生间大样图
附件详情
该附件为浙江某酒店海鲜楼给排水施工图。
项目概要：本建筑包括地上4层，是浙江世博大酒店的附属建筑，室内消防水量为40 l/s，自动喷淋属中危I级16 l/s。
设计内容：给水系统、排水系统、热水系统、
消防系统
、喷淋系统、雨水系统。
，共14张图纸。

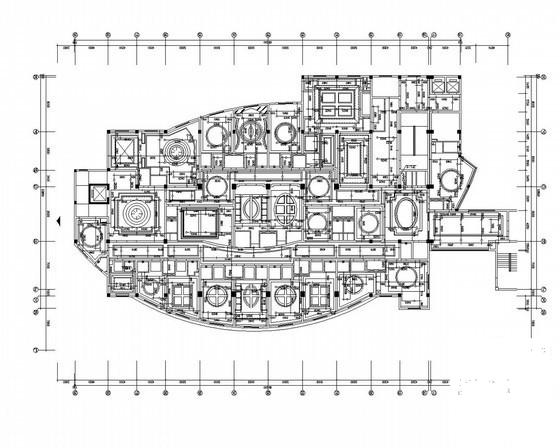

二层喷淋吊顶图

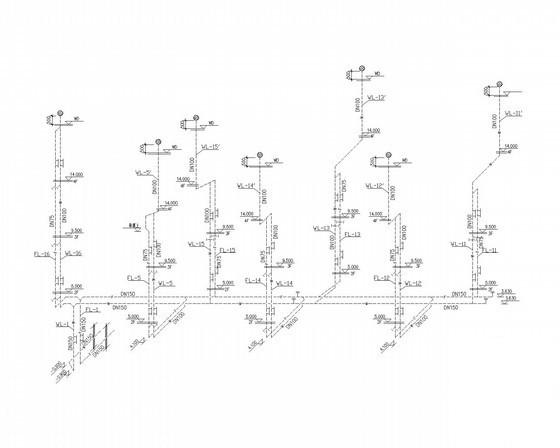

排水系统图

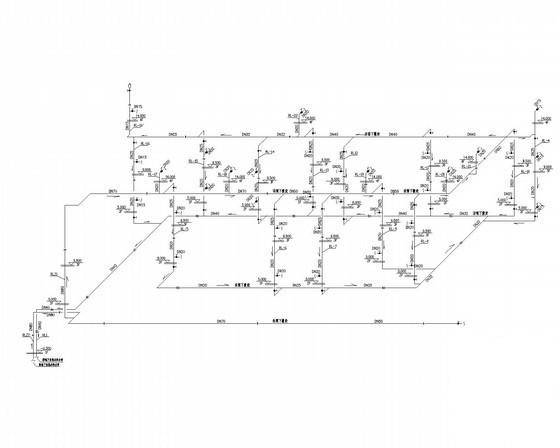

热水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

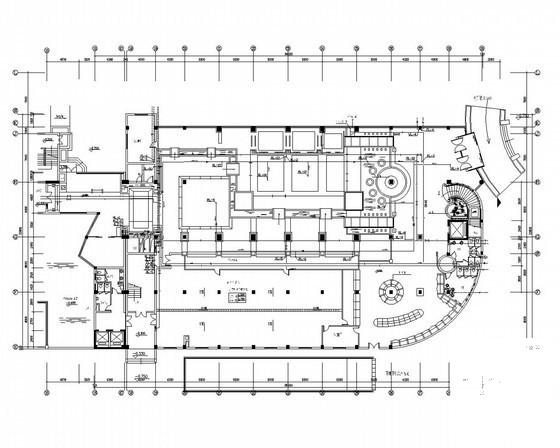

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-17
- 评论次数：0
- 浏览次数：0
- 文件大小：1.53 MB
- 收藏次数：0
-
文件名称：
附件-995860586968775589867.rar
