一类高层底商住宅楼电气设计CAD施工图纸

资料简介
赚取积分

建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：22569.86平方米
建筑地上层数：27层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：30张
设计年代：近代
地下室用途：人防,车库
节点大样：等电位联结,其它
负荷等级：一级
防雷等级：第三类
火灾保护分级：一级
有线电视：D类
接地方式：TN-C-S
项目所在地：河北
强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

1、电气设计说明
2、变电所低压配电系统图
3、竖向配电干线系统图
4、配电箱系统图
5、综合布线系统图
6、有线电视系统图
7、单元对讲系统图
8、火灾自动报警图
9、照明、插座平面图
10、弱电、火灾报警平面图
11、防雷接地平面图
12、人防电气设计说明
13、人防配电系统图
14、人防电气平面图

附件详情

该附件是一类高层底商住宅全套电气施工图纸，总共30张。
该项目为住宅楼，一类高层建筑，地下两层地下室为储藏室，地上1～2层为商业服务网点，地上3～27层为住宅，有电梯机房。共2个单元，共200户（一梯四户）；采用剪力墙结构。总建筑面积为22569.86平方米，室外地面到主体建筑结构屋面的高度为81.12m。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、建筑物防雷及接地系统、有线电视系统、楼宇对讲系统、综合布线系统、火灾自动报警及消防联动系统微机网络及电话系统设计、地下室人防设计等。

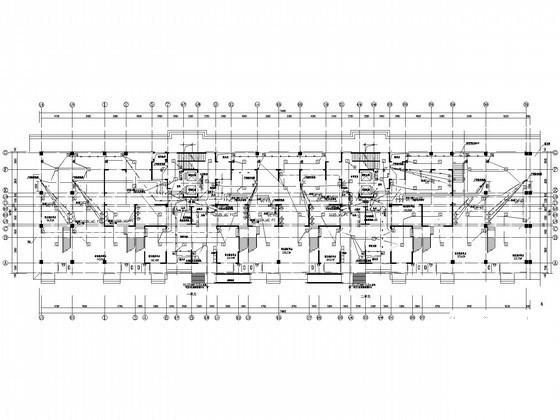

地下一层照明平面图

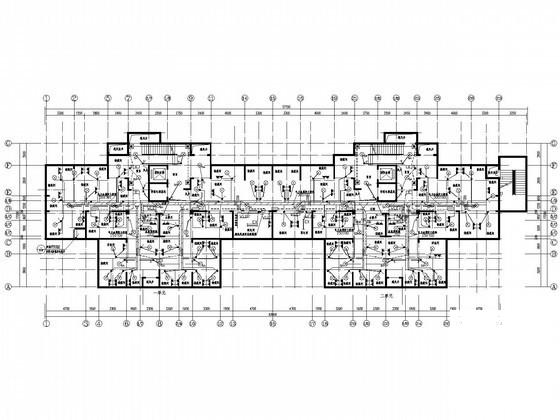

一层弱电及火灾报警平面图

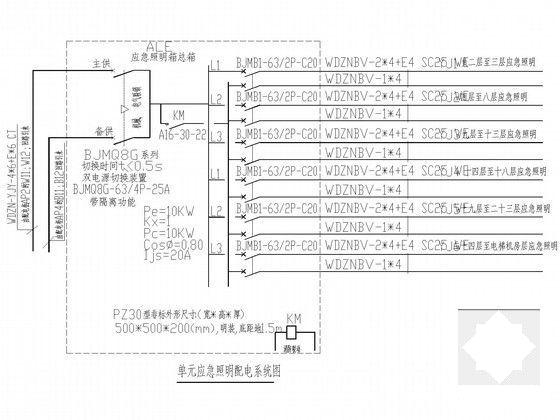

单元应急照明配电系统图

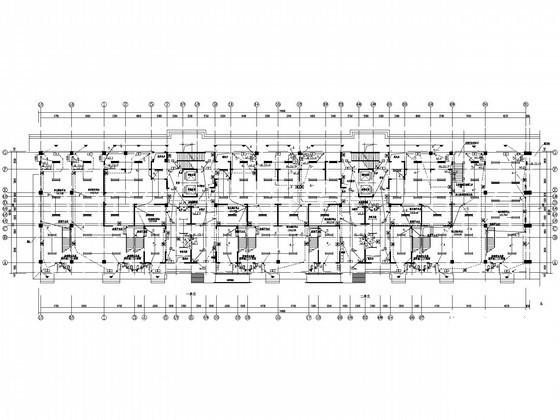

屋面防雷平面图

AA1配电系统图
