3层实验室给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：科研
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：纯水系统
- 排水设计：污水系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：雨污分流
- 大样节点：卫生间
- 项目所在地：湖北
附件详情
- 资料目录
- 给排水设计说明

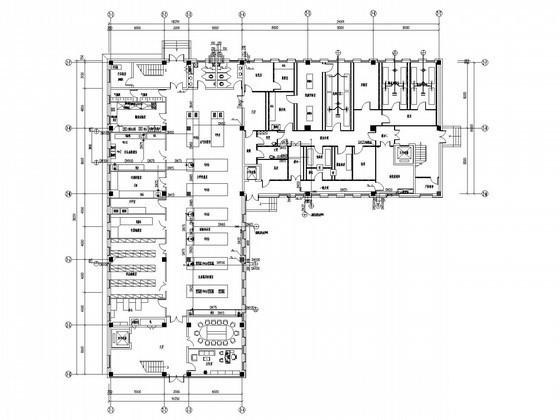

- 一层实验室给排水平面图
- 二层实验室给排水平面图
- 三层实验室给排水平面图
- 给水系统图
- 排水系统图
- 卫生间大样图
- 纯水系统图
附件详情
项目概要：该项目位于湖北,总共有三层实验室，一层为大动物实验室和功能实验室,二层为鼠实验室和功能实验室、三层为功能实验室,每层设相应辅助用房和办公区域；
设计范围：室内给水、排水。
，共计9张图纸

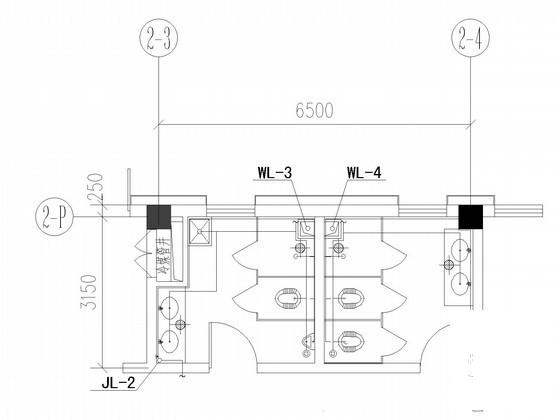

卫生间大样图

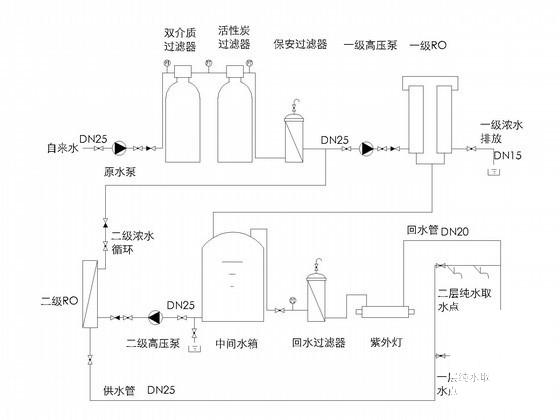

纯水系统原理图

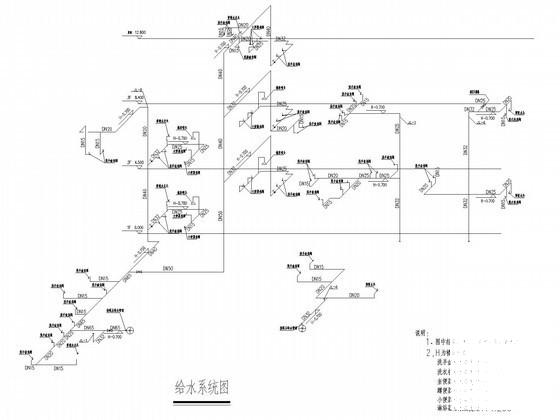

给水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-17
- 评论次数：0
- 浏览次数：0
- 文件大小：1.36 MB
- 收藏次数：0
-
文件名称：
附件-995860585875885958877.rar
