11层综合办公楼给排水CAD施工图纸(浴室厨房冷热水系统、大样图较多)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑设计面积:20235.58平方米
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 地下室用途:设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐
  • 供水方式:市政供水,分区供水,无负压供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:5年
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):25
  • 热水供应方式:开式热水供应
  • 项目所在地:内蒙古

附件详情

  • 室内给排水设计说明
  • 图例/主要设备表
  • 消火栓系统原理图
  • 自动喷水灭火系统原理图
  • 给水系统原理图
  • 排水系统原理图
  • 雨水系统原理图
  • 地下一层给排水消防平面图

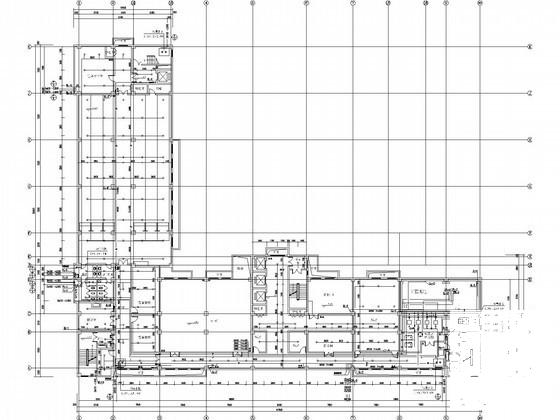

  • 首层给排水消防平面图
  • 给排水消防平面图
  • 屋顶机房给排水平面图/屋面排水平面图
  • 泵房给排水平剖面图
  • 泵房系统图
  • 屋顶水箱间给排水平面及剖面图
  • 卫生间给排水详图
  • 淋浴间给排水详图
  • 厨房给排水详图

附件详情

该项目位于内蒙古,建筑规模:该项目为赤***机关业务技术办公楼。总占地面积:11075平方米,总建筑设计面积:20235.58平方米。2、主要技术数据:工程类别属一类高层建筑;建筑高度50m,地面以上最高11层,地面以下1层;耐火等级: 该项目耐火等级为一级。
设计范围:1、该资料为建筑单体设计,各系统做到出建筑物红线1m处。
2、系统包括:生活给水系统、排水系统(包括生活排水系统、雨水系统) 消防系统 (包括室内消火栓系统、自动喷水灭火系统、建筑灭火器配置)。
,共25张图。

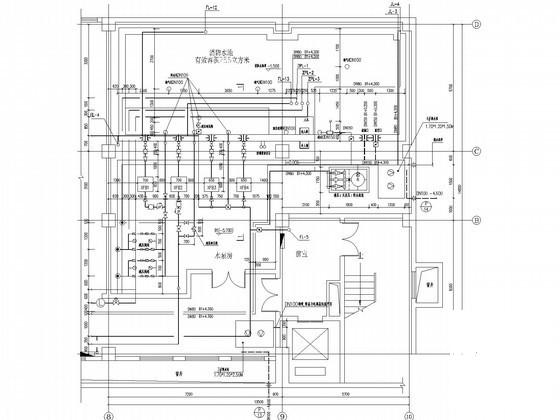

泵房给排水平面图

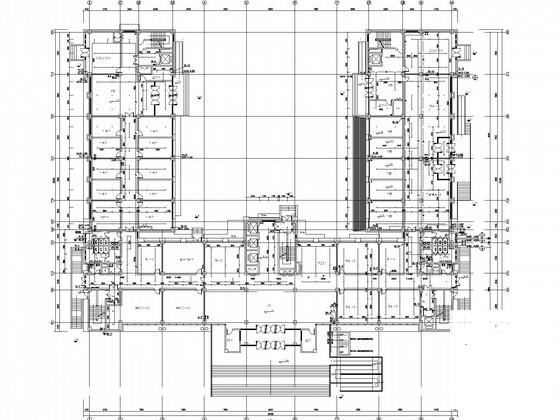

地下一层给排水消防平面图

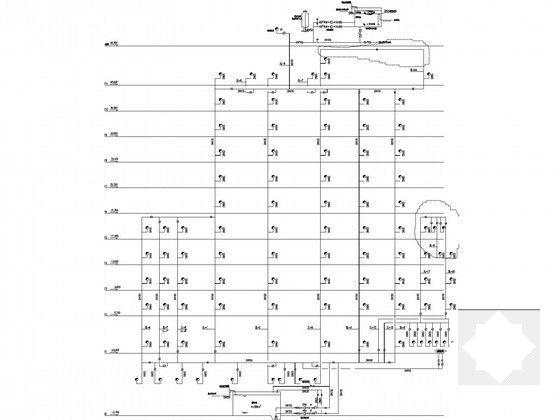

消火栓系统原理图

卫生间排水系统图
