新农村5层住宅楼电气设计CAD施工图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第三类
- 接地方式：TN-S
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
- 1、电气设计说明
- 2、 配电箱系统 图
- 3、弱电系统图
- 4、楼层照明及 弱电平面图
- 5、基础接地平面图
- 6、屋顶 防雷平面图
附件详情
该附件是新农村五层住宅楼电气施工图纸，工程为五层住宅楼，下设车库层,上设阁楼层。
电气设计包含低压配电系统、照明灯具布置、防雷接地、电话电视系统设计、楼宇对讲系统设计等。

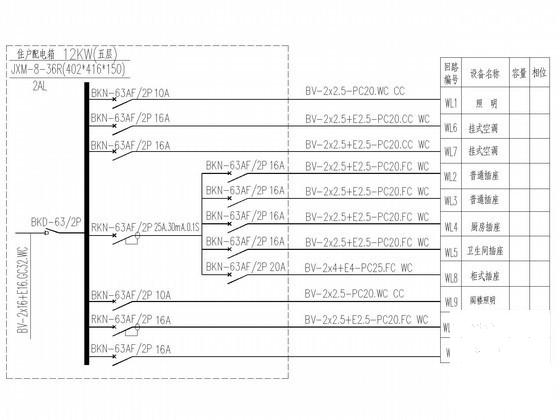

配电箱系统图

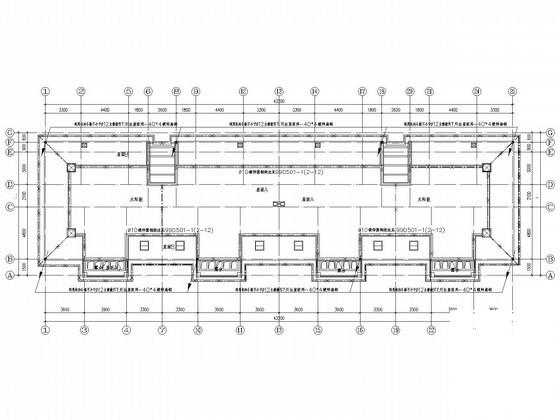

屋顶防雷平面图

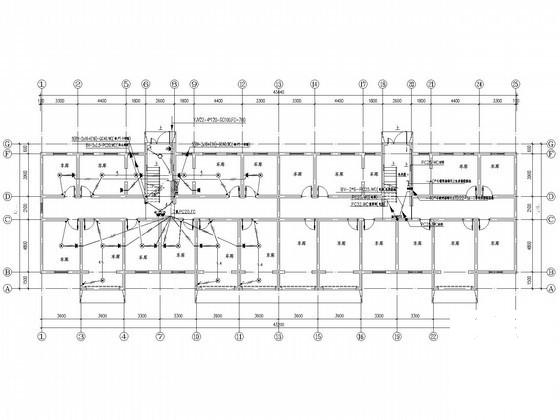

车库照明及弱电平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

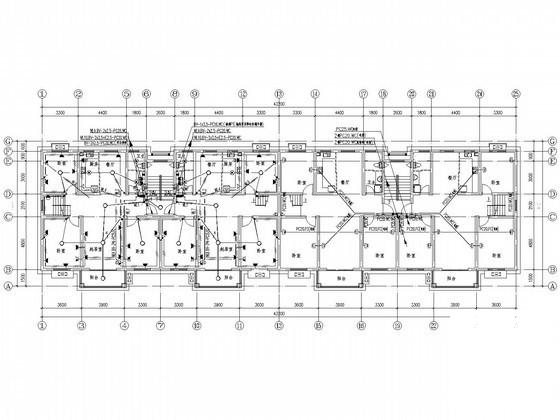

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-18
- 评论次数：0
- 浏览次数：0
- 文件大小：1.47 MB
- 收藏次数：0
-
文件名称：
附件-995855977595797950589.rar
