高压10Kv配电室电气设计CAD施工图纸(变压器柜二次原理)

  • 参考图纸:21张
  • 强电 设计:配变电所

附件详情

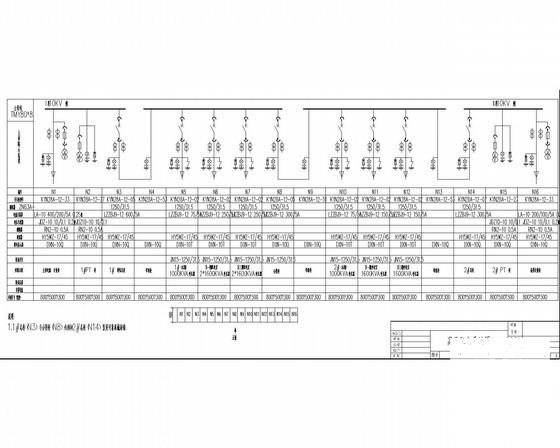

  • 1、高压配电系统图
  • 2、10KV计量柜二次原理图 (N1/N16);
  • 3、10KV 1#进线总柜二次原理图 (N3) ;
  • 4、10KV 2#进线总柜二次原理图 (N14) ;
  • 5、10KV分段柜二次原理图 (N8) ;
  • 6、10KV 变压器柜二次原理图 (N5-N7N10-N12) ;
  • 7、10KV 1#PT柜二次原理图 (N2柜) ;
  • 8、10KV 2#PT柜 原理接线图(N15柜) ;
  • 9、电压互感器手车接线;
  • 10、母联柜原理接线图(N4、N9、N13);
  • 11、10KV开关柜小母线联系图 ;
  • 12、控制电缆联系图 ;
  • 13、断路器手车内部电气原理图。

附件详情

该附件为高压10Kv配电室 电气设计 施工图,共21张。
设计内容:这是一套内容非常详细10KV配电室电气设计图,包括了高压配电系统图、10KV计量柜二次原理图 (N1/N16)、10KV 进线总柜二次原理图 (N3) 、10KV分段柜二次原理图 (N8) 、10KV 变压器柜二次原理图 (N5-N7\N10-N12) 、10KV PT柜二次原理图 (N2柜) 、电压互感器手车接线、母联柜原理接线图(N4、N9、N13)、10KV开关柜小母线联系图 、控制电缆联系图 、断路器手车内部电气原理图。

10KV进线总柜二次原理图

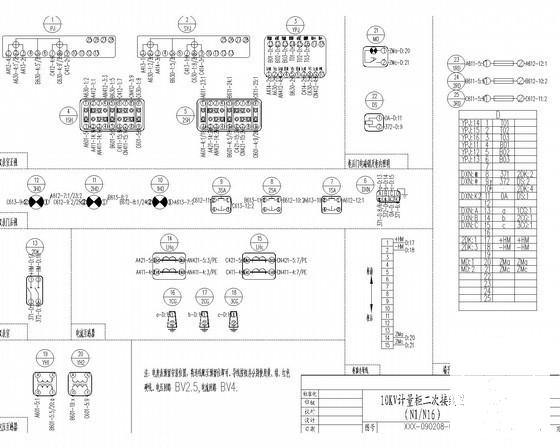

计量柜二次接线图

进线柜接线图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 高压10Kv配电室电气设计CAD施工图纸(变压器柜二次原理) - 1
    第 1 张图
  • 高压10Kv配电室电气设计CAD施工图纸(变压器柜二次原理) - 2
    第 2 张图
  • 高压10Kv配电室电气设计CAD施工图纸(变压器柜二次原理) - 3
    第 3 张图
  • 高压10Kv配电室电气设计CAD施工图纸(变压器柜二次原理) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
