18层住宅楼小区给排水CAD施工图纸（地下商业用房太阳能热水系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：18层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：95张
设计年代：近代
地下室用途：商业,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：高位水箱
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：三区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：轻危险级,中危险级Ⅱ级
消火栓用水量室外(L/S)：15
消火栓用水量室内(L/S)：20
大样节点：水箱,水泵,泵房,厨房,卫生间,集水坑,设备房布置
热水供应方式：集中热水供应
项目所在地：湖南

附件详情

资料目录、图例及材料表
设计说明
室内给排水系统图(一)
室内给排水系统图(二)
一层给水平面图
一层排水平面图
二层给排水平面图
三层给排水平面图
四层~十八层给排水平面图
屋顶层给排水平面图
卫生间给排水大样图
地下室给水系统原理图
喷淋系统原理图
室内消火栓系统图

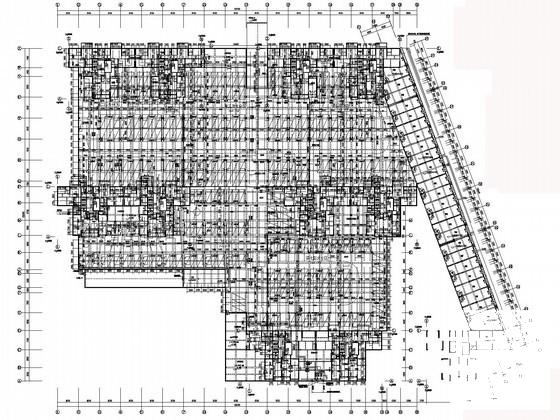

负一层给排水平面图
负一层消火栓及灭火器平面布置图
负一层喷淋平面图
水泵房平面图
水泵房剖面图和系统原理图
地下室卫生间给排水大样图
……

附件详情

该项目位于湖南，是一高层住宅小区项目，整个工程由：15栋高层住宅及一个地下车库组成；最高建筑高度52.7米，地下一层，地上最高层数为：十八层，属一类高层居住建筑；建筑建筑设计结构形式：钢筋混凝土剪力墙结构；建筑类别为：塔式高层住宅楼；
设计内容：生活给水系统、热水系统、污水排放系统、雨水排放系统、消火栓给水系统、自
动喷水灭火系统、及灭火器系统。
，共计95张图纸；

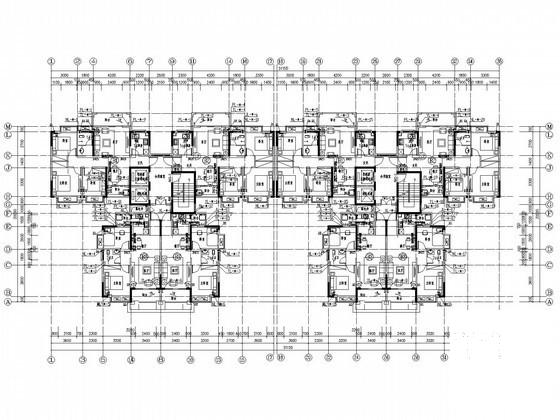

给排水平面布置图

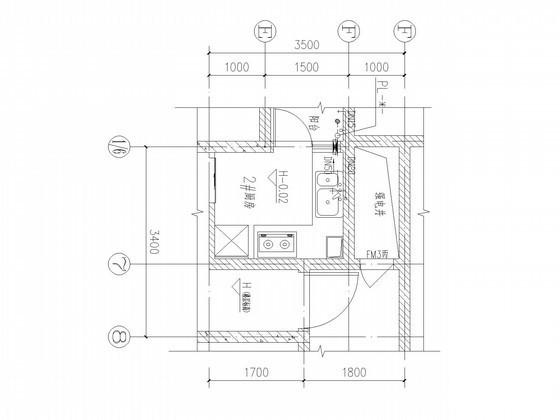

厨房放大图

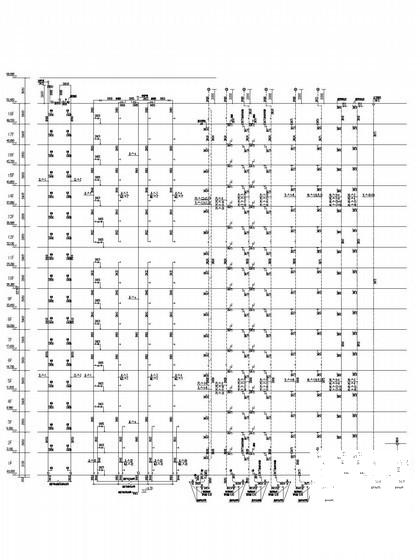

给水系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
