16层高级酒店电气CAD施工图纸（一级负荷）
- 建筑类别：商业
- 建筑高度类型：高层建筑
- 建筑设计面积：32000平方米
- 建筑地上层数：16层
- 图纸设计深度：施工图
- 参考图纸：27张
- 负荷等级：一级
- 防雷等级：第二类
- 接地方式：TN-C-S
- 强电设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全
附件详情
- 一、 电气设计 说明
- 二、 配电箱系统 图
- 三、插座动力平面图
- 四、照明灯具平面图
- 五、 防雷接地 平面图
附件详情
本稿件是某十六层高级酒店电气施工图纸，工程总建筑面积32000平方米。电气设计包含配电系统设计、照明灯具布置插座动力系统设计、应急疏散指示设计、防雷接地系统设计等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

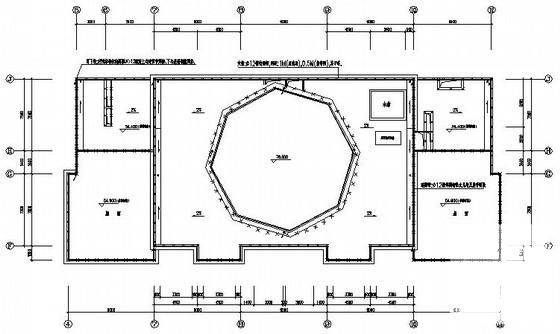

第 1 张图 -

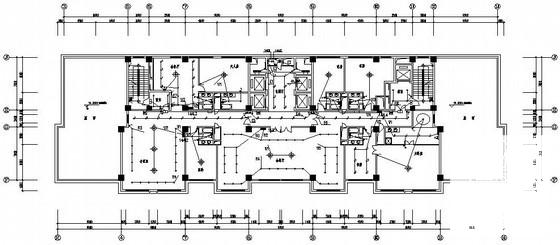

第 2 张图 -

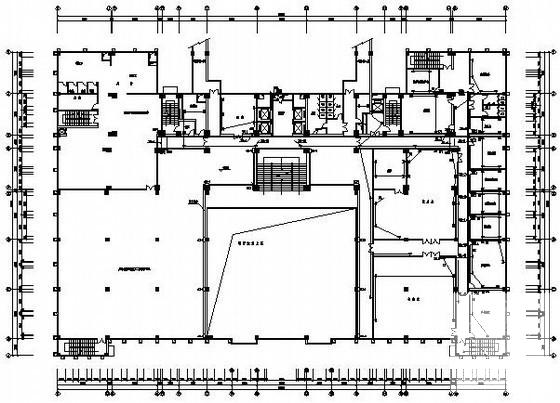

第 3 张图 -

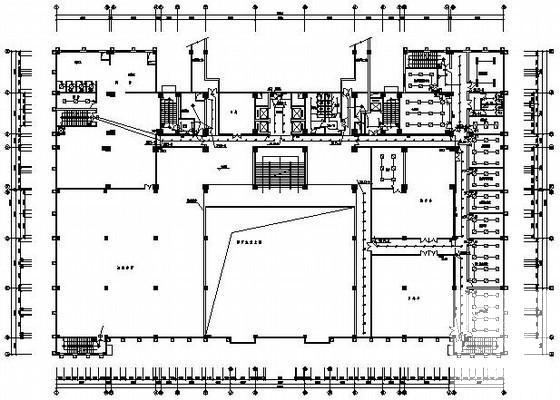

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.37 MB
- 收藏次数：0
-
文件名称：
附件-995856599657787609977.rar
