27层商业大厦电气CAD施工图纸（一级负荷）(火灾自动报警)

资料简介
赚取积分

建筑类别：商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：62558.49平方米
建筑地上层数：27层
建筑地下层数：2层
图纸设计深度：施工图
地下室用途：车库
负荷等级：一级
防雷等级：第二类
接地方式：TN-S
项目所在地：河南
强电设计：低压配电,电气照明,建筑物防雷,接地安全,其它
弱电设计：火灾自动报警系统 ,视频监控系统,通信系统,有线电视和卫星接收系统,公共信息显示系统,呼应信号及信息显示,其它

附件详情

1、配电房系统图
2、配电箱系统图
3、火灾自动报警与联动系统图
4、电气总平面布置图
5、电气设计与施工总说明
6、电气设备房平面布置图
7、负二层照明平面图
8、一层照明平面图
9、负二层强电平面图
10、一层强电平面图
11、负二层弱电及消防平面图
12、屋顶防雷平面图
13、基础接地平面图

附件详情

该附件是大型商业大厦全套电气施工图纸，总共43张。
项目概要：楼单栋建筑设计面积：62558.94m2；建筑高度：99.60米；建筑层数:27/-2F层；建筑耐火等级：一级，其中地下建筑面积9763.04m。
设计范围：供配电系统及地下车库照明设计电梯机房只设计到配电箱为止建筑物防雷接地设计弱电系统设计供电系统火灾自动报警与联动系统消防系统。
......
总共43张。

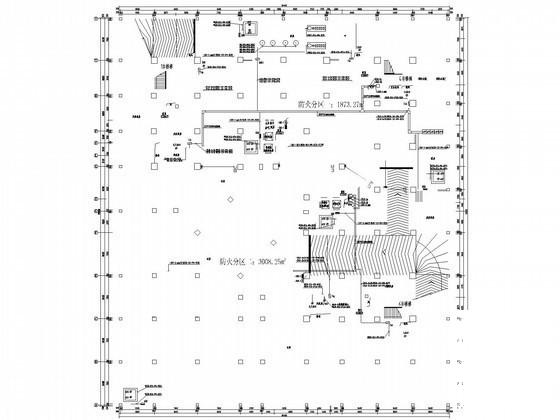

防火示意图

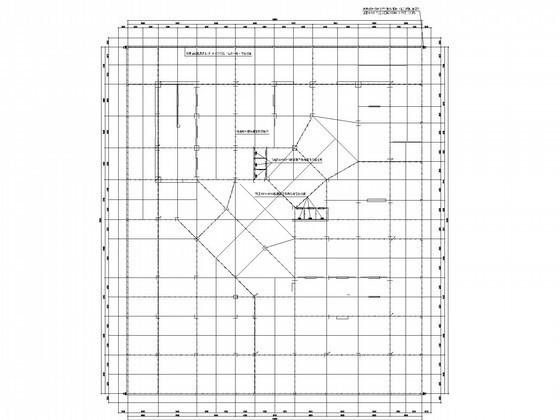

基础接地平面图

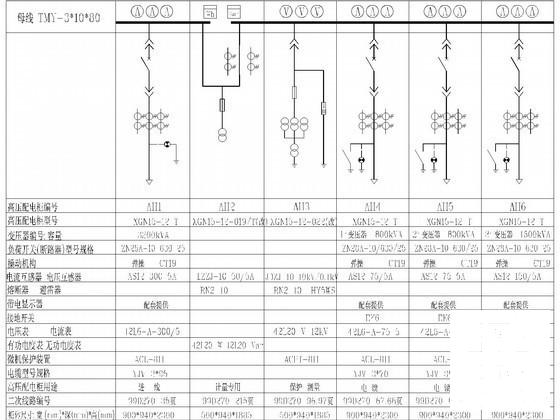

配电房系统图
