单层厂房电气CAD施工图纸（三级负荷）
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 建筑设计面积：103.01平方米
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 参考图纸：24张
- 负荷等级：三级
- 防雷等级：第三类
- 接地方式：TN-S
- 项目所在地：河南
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统
附件详情
- 1、电气设计说明
- 2、配电箱系统图
- 3、低压配电竖向干线系统图
- 4、火灾报警和消防联动控制系统图

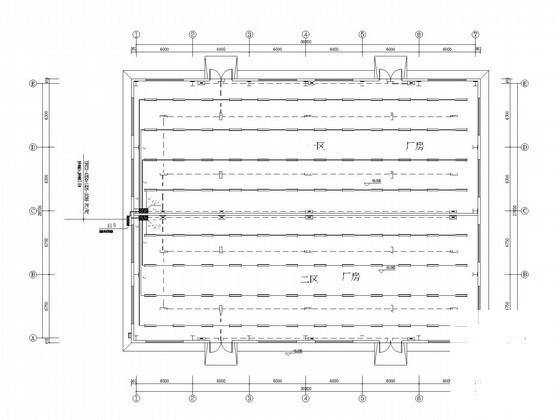

- 5、 照明平面图
- 6、消防平面图
- 7、 防雷平面图
- 8、接地平面图
附件详情
本建筑物属多层丙类厂房,耐火等级为二级.地上一层,建筑设计结构形式为钢结构,设计合理使用年限为五十年,抗震设防烈度七度.建筑面积为103.01m,建筑高度为8.0m。
设计范围及内容：低压配电系统；应急及疏散照明系统；防雷接地系统；火灾自动报警及联动系统。

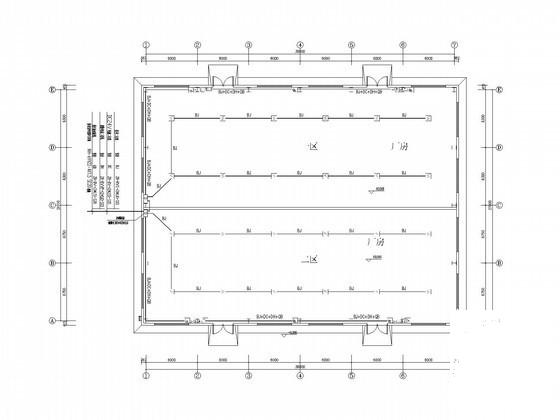

消防平面图

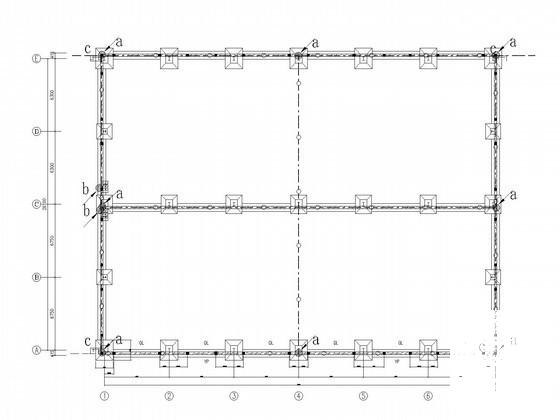

基础接地平面图

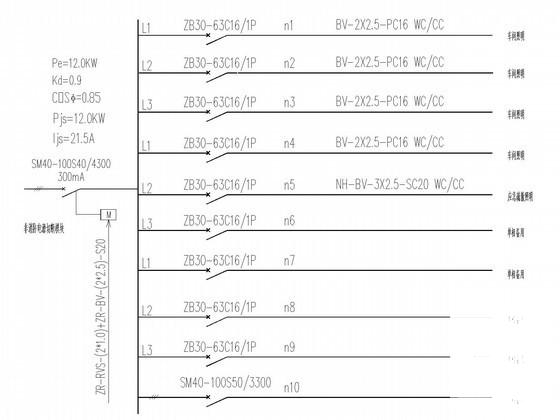

配电箱系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
