22层美食广场电气CAD施工图纸(高低压配电系统)

  • 建筑类别:住宅, 商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:85000平方米
  • 建筑地上层数:22层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:83张
  • 地下室用途:商业, 车库, 设备用房
  • 节点大样:线管, 电缆, 防雷接地, 配电箱
  • 负荷等级:一级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 安全防范:一级
  • 有线电视:B类
  • 有线广播:服务性
  • 接地方式:TN-S
  • 项目所在地:重庆
  • 强电设计: 供配电系统 , 配变电所, 应急电源, 低压配电, 电气照明, 建筑物防雷, 接地安全, 继电保护, 电气控制
  • 弱电设计: 火灾自动报警系统 , 入侵报警系统, 视频监控系统, 出入口控制系统, 巡更管理系统, 停车场管理系统, 综合布线系统, 通信系统, 有线电视和卫星接收系统, 机房工程

附件详情

该项目为大型美食广场项目,共85000平方米,业态共分为商业、超市、住宅。其中商业和超市位于地下二层到地上二层总面积约为50000平方米。住宅部分为两栋,地下2层,地上22层,建筑高度71.4米,3~22层为住宅,住宅建筑面积为35000平方米,属于一类高层建筑。该项目负荷等级为一级,采用两路10KV供电,并设置有柴油发电机。在地下一层设置住宅变电所一座,商业变电所两座,超市变电所两座,柴油发电机房一座,弱电机房一座,在地下一层设置消防控制室。内容包含:电气设计说明、高低压配电系统、 竖向配电干线 图、变电所平立刨、照明平面、插座平面、动力平面图、弱电系统、弱电平面。

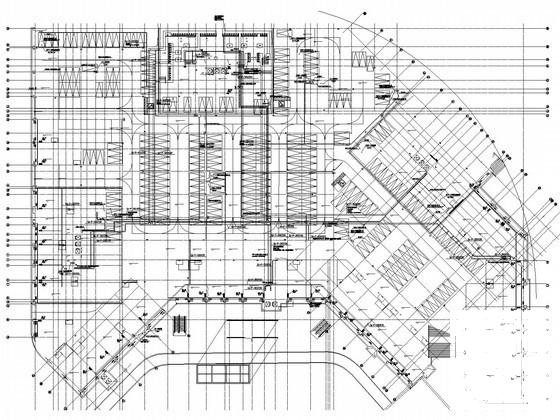

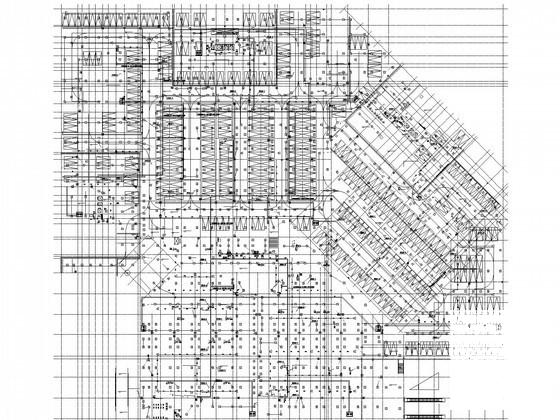

美食广场地下一层干线平面图

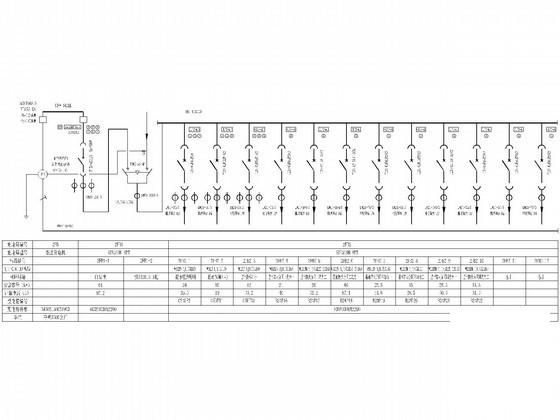

超市自备电源低压供电系统

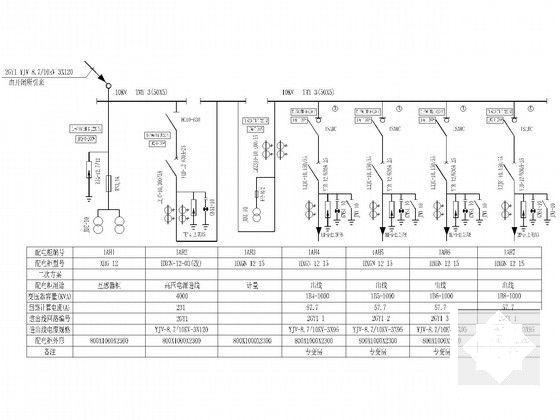

美食广场高压配电系统

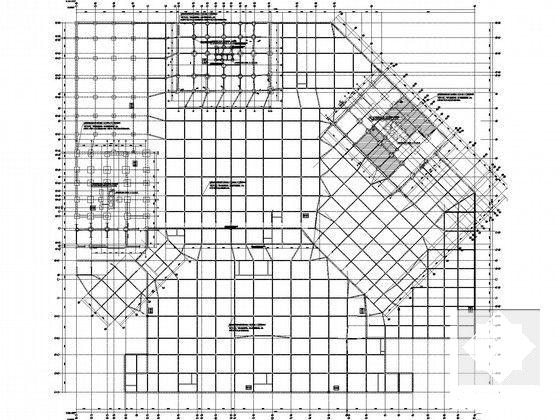

美食广场基础接地平面图

商业部分弱电系统图

商业配电干线系统图

商业部分火灾自动报警系统图
