地下大型商场电气CAD施工图纸(照明配电系统)

照明配电系统设计说明

一.设计范围:

1.正常照明配电系统

2.应急照明配电系统.

二.应急照明配电系统 为双电源配电,末级自动切换.

三.该项目高.低压配电室.变压器室.值班室.空调机房.管理用房.配电间等处正常照明兼火灾应急照明.火灾时强行点亮.疏散指示照明灯带蓄电池,应急时间60分钟.

四.导线的选择与线路敷设:

1.正常照明系统:

分支线均采用BV型铜芯电线穿阻燃塑料管,沿墙.地或楼板内暗敷.商场正常照明系统中为装修做预留回路,灯具的选型待装修时确定.在低压配电室做下沉广场的广告照明回路.

2.应急照明系统:分支线均采用ZRBV型阻燃铜芯电线穿金属管,沿墙.地或楼板内暗敷,其保护层厚度不小于3CM.封闭式电缆桥架外皮刷耐火极限不小于1.5小时的防火涂料.

....

五、图纸展示

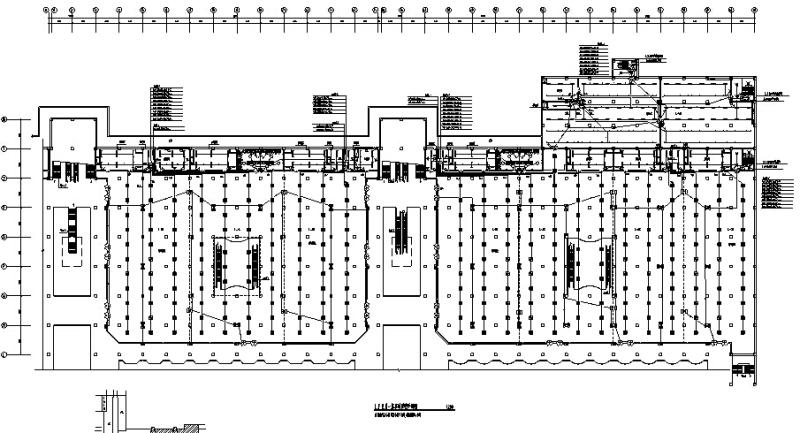

C.D区负一层事故照明平面图

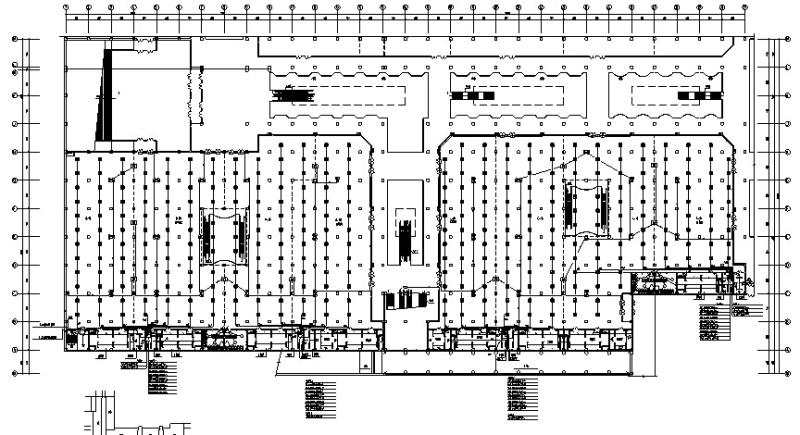

E.F区负二层事故照明平面图

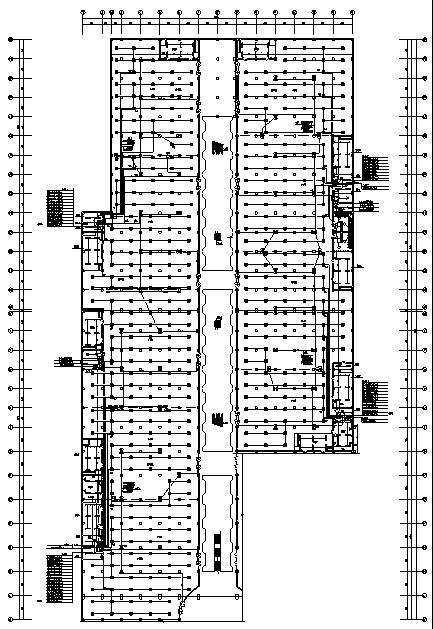

E.F区负一层事故照明平面图

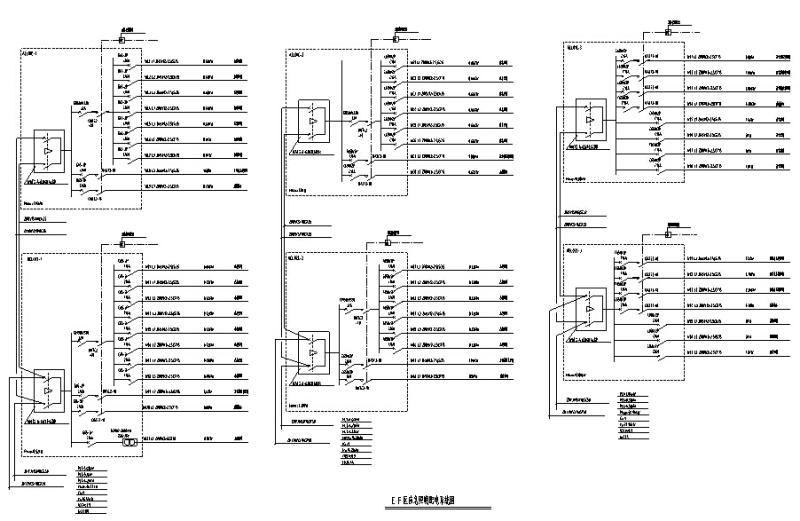

EF区应急照明配电系统图

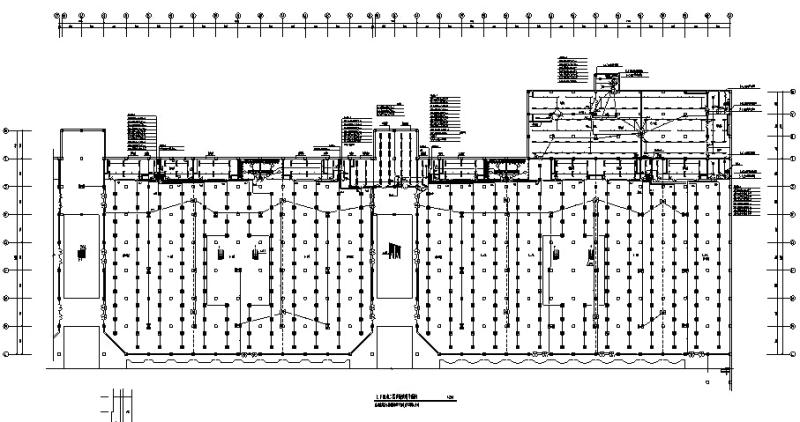

H.I区负二层事故照明平面图

H.I区负一层事故照明平面图

A.B.C.D区正常照明配电系统图

应急照明接线原理图

应急照明接线原理图2

应急照明配电系统图
