35KV变电站设计电气CAD施工图纸

一：项目概要

本站为水泥厂专用站，所处位置污染较重，所以为全室内布置，该站房屋主要由北碚供电局设计室设计，我们对少量不足之处作了改进，根据建设方所订设备和屋内空间尽可能布置合理，楼下为主变压器室、6KV配电室、6KV电容器室和维修室，楼上为主控室、35KV配电室和载波机室等。楼上设备的起吊平台设在变压器室的屋面层。35KV进线门型架和耦合电容器等设在屋外。站内设有4米宽的环形通道，由于没有地下电缆层，6KV电缆的余缆井设在屋外。站内变电站布置紧凑、清晰、功能明确，运行、维护较方便。围墙内站地约3.63亩。

二、建设规模及主结线。

1、主变容量：2X20000KVA。本期上1X20000KVA

2、35KV为单母线断路器分段，两回进线，本期上35KV石江线（LGJ-150/6.3km）予留一回，建设方要求不考虑35KV侧加装备用电源投切装置，本期上六面柜，即进线总路，计量度及转接、站用、母线PT、主变出线柜。

3、6KV为单母线断路器分段，十八回出线，二回电容器，二组母线电压互感器及避雷器和母联等，本期上十二面柜，即主变总路、一组母线电压互感器，一回电容器、母联插头柜和八回出线柜。

4、无功补偿：规划为2X3000KVar,本期上1X3000KVar，为主变容量的15%，单星形接线，电抗器按电抗器电容量6%选取。

5、站用变：根据建设方要求，只在35KV母线上装了一台站用变（SC9-50/35/0.4KV）。

三：图纸展示

10KV电容器主接线图

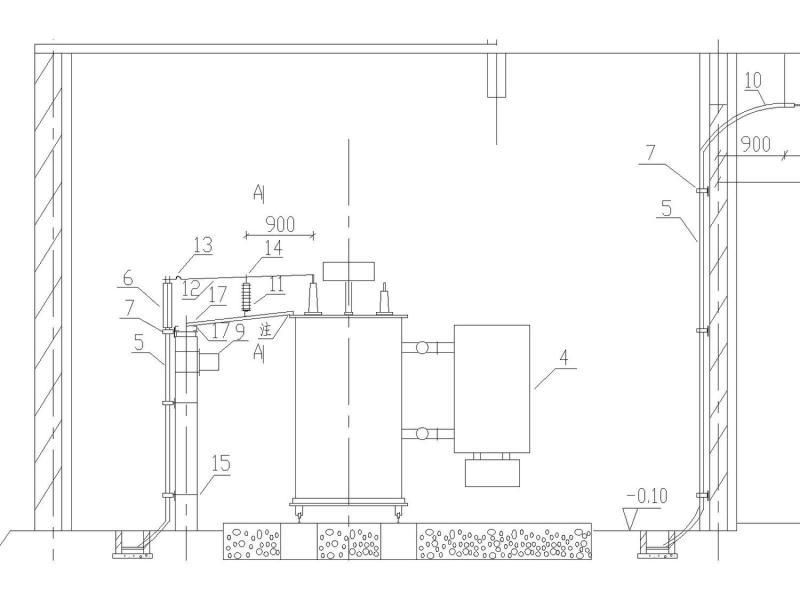

侧引线断面图

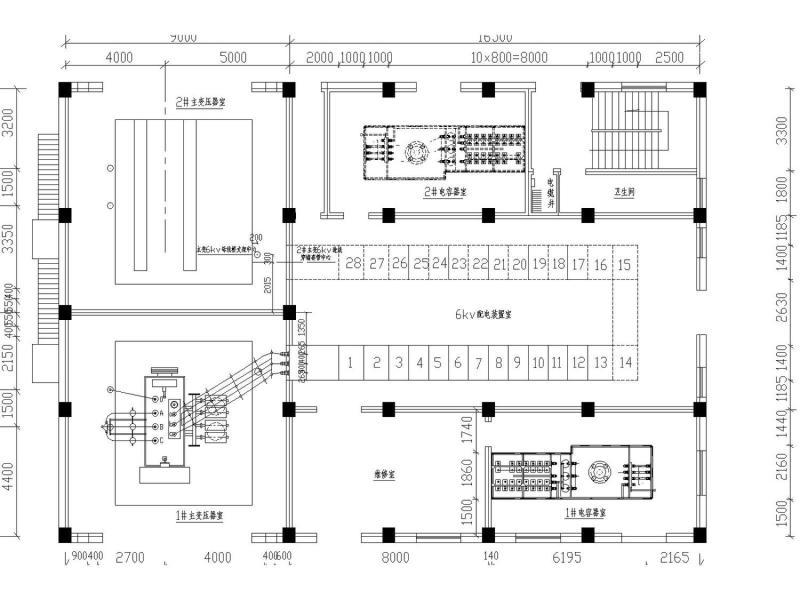

底层 电气设备 平面布置图

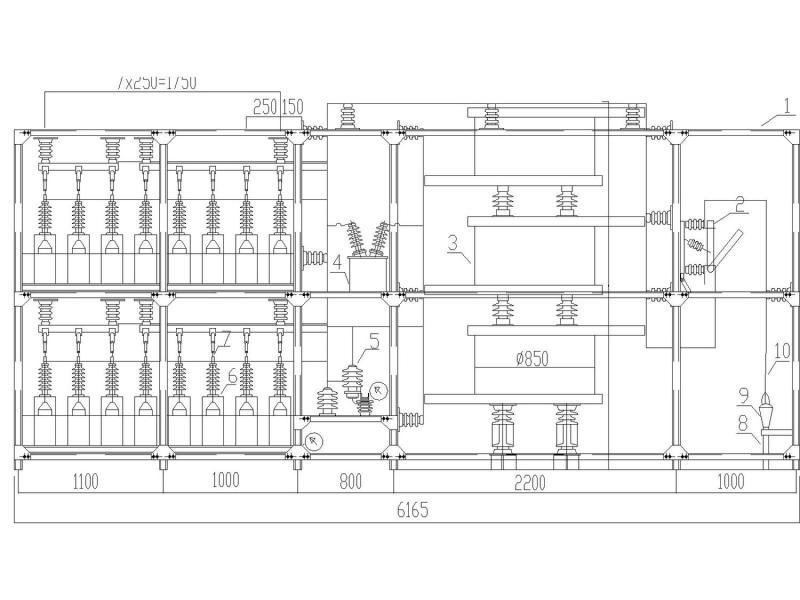

电容器组D-D断面图

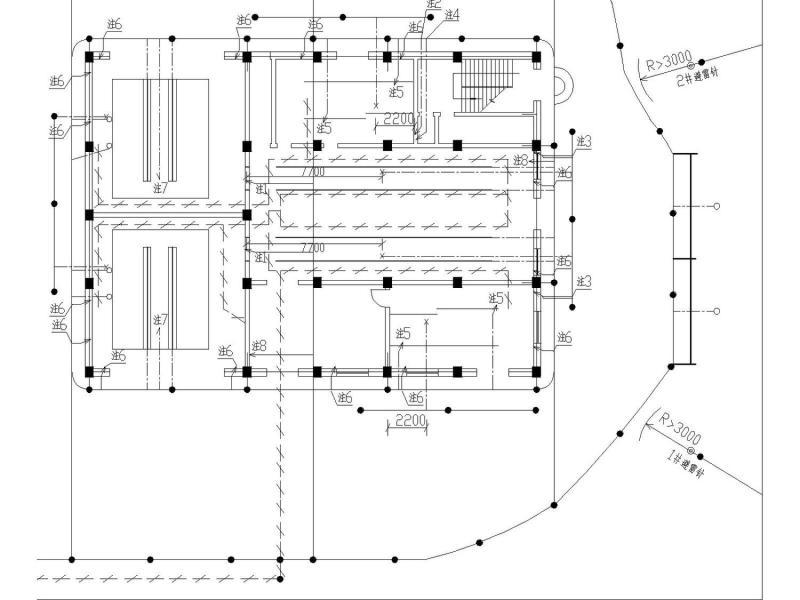

接地平面布置图

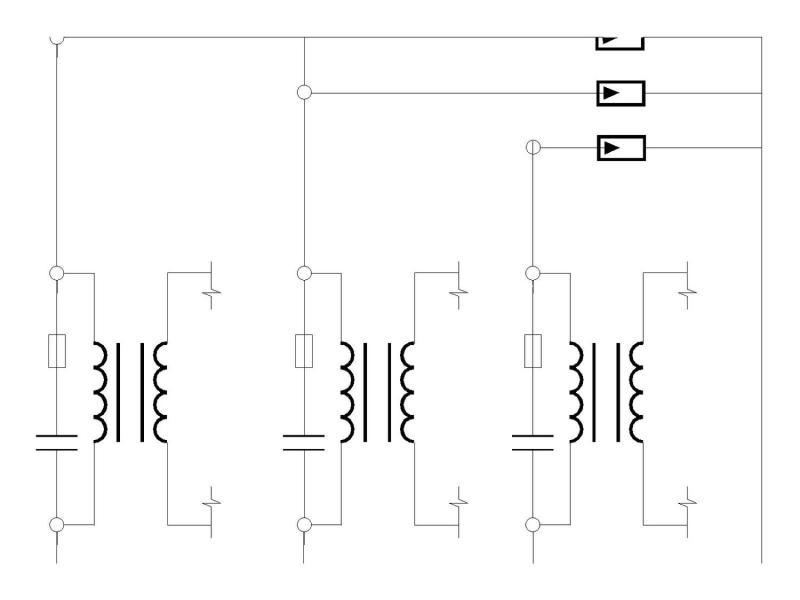

扩建工程电气主接线图
