18层住宅楼电气设计CAD施工图纸(楼宇对讲系统)

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：7681.23平方米
建筑地上层数：18层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：14张
设计年代：近代,近代
负荷等级：二级
防雷等级：第二类
火灾保护分级：一级
接地方式：TN-S
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

一、电气设计说明
二、竖向配电干线系统图
三、消防自动报警系统图
四、综合布线系统图
五、有限电视系统图
六、楼宇对讲系统图
七、插座动力平面图
八、照明平面图
九、弱电平面图
十、消防报警平面图
十一、防雷接地平面图

附件详情

该附件是某十八层住宅楼电气施工图纸，二-十八层为住宅，屋面层设有电梯机房；总建筑面积7681.23m，其中住宅面积6891.87m，社区用房面789.36m；建筑占地面积952.74m；建筑高度55.3m；建筑设计结构形式为框剪结构。该项目属于二类普通高层住宅建筑。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、消防自动报警系统设计、综合布线系统、有线电视系统、可视对讲系统、防雷接地系统设计等。

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

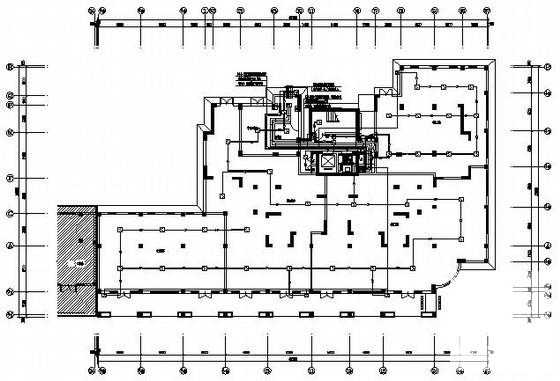

第 1 张图

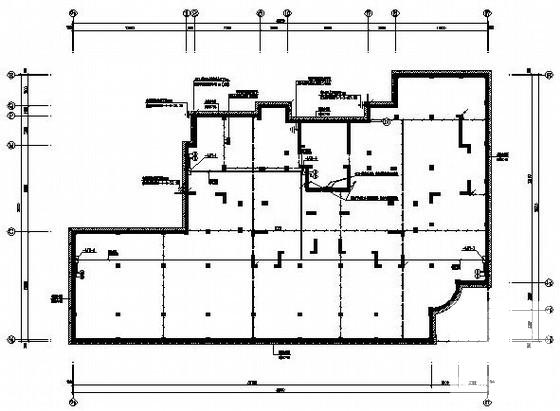

第 2 张图

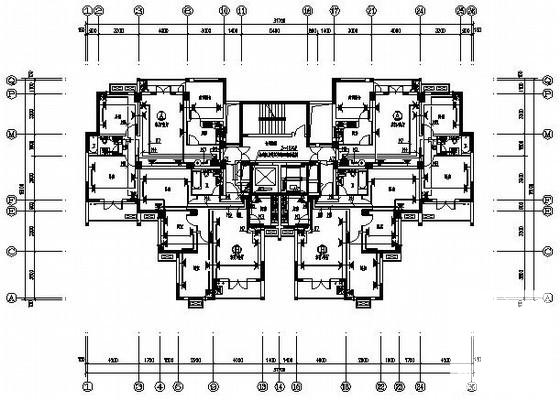

第 3 张图

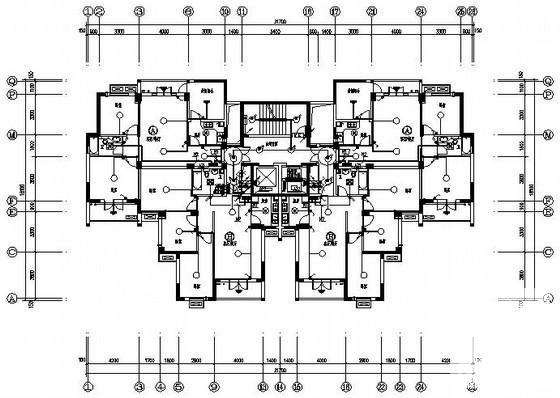

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
