3层钢管桁架框架厂房结构设计方案CAD图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:100年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架,剪力墙
  • 钢结构:桁架
  • 结构安全等级:二级
  • 结构最大跨度:8.55m
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:28张
  • 设计年代:近代

附件详情

某三层钢管桁架框架厂房结构设计图
该资料为:某三层钢管桁架框架厂房结构设计图
该资料包含:
结构设计总说明、基础平面布置图、基础结构详图、柱 平面布置图 、钢 结构设计说明 、底层柱网布置图、柱脚锚栓布置图、柱脚详图、屋盖桁架上、下弦结构布置图、楼面梁布置图、楼板配筋图、楼层及楼层板 节点详图 、柱间支撑布置图、屋面檩条布置图、墙梁布置图、刚架结构图、电梯井结构图、钢梯详图、雨棚布置图共28张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

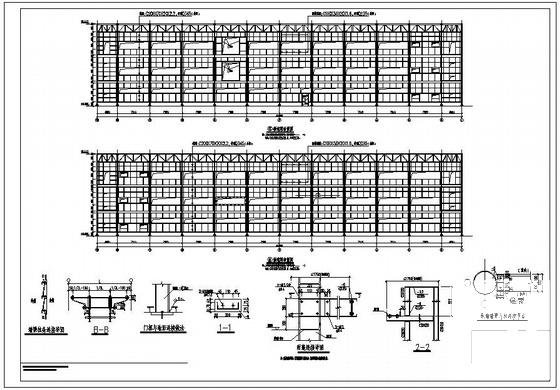

  • 3层钢管桁架框架厂房结构设计方案CAD图纸 - 1
    第 1 张图

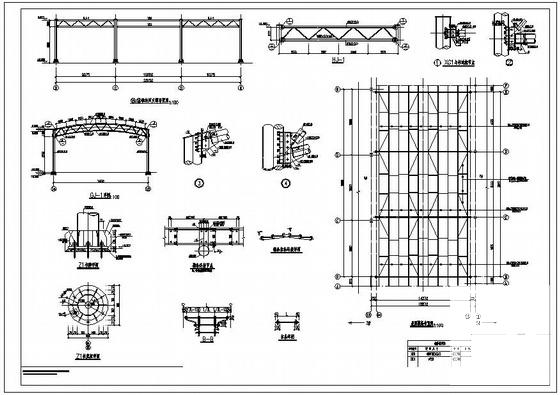

  • 3层钢管桁架框架厂房结构设计方案CAD图纸 - 2
    第 2 张图

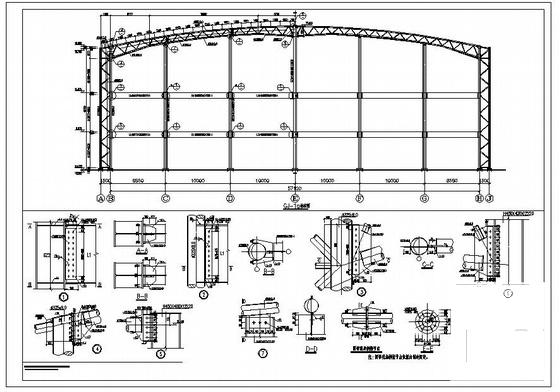

  • 3层钢管桁架框架厂房结构设计方案CAD图纸 - 3
    第 3 张图

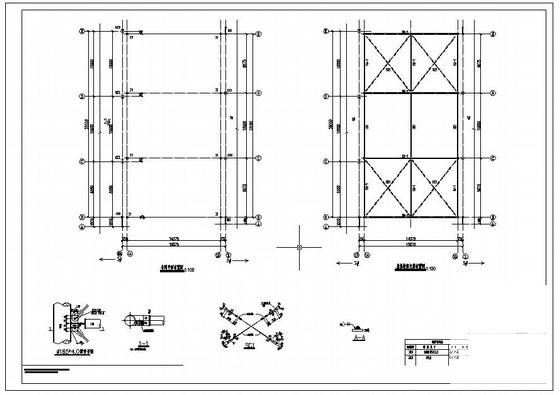

  • 3层钢管桁架框架厂房结构设计方案CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
