公司14层商务办公楼电气CAD施工图纸(防雷接地系统)
- 建筑类别：办公
- 建筑高度类型：高层建筑
- 建筑设计面积：37040平方米
- 建筑地上层数：14层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：38张
- 地下室用途：车库
- 负荷等级：三级
- 防雷等级：第三类
- 接地方式：TN-S
- 项目所在地：上海
- 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
附件详情
该项目为商务办公楼电气施工，14层高层办公楼及2层和5层多层群房组成的一组围合形状综合商务办公楼，总建筑面积为37040平方米，塔楼建筑高度49.69米。
设计范围包括：电力配电系统、
照明系统
、动力系统、
防雷接地
系统、变电站施工（设备布置、照明布置、接地、电缆沟等）。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

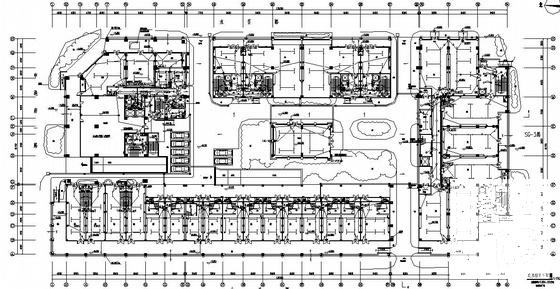

第 1 张图 -

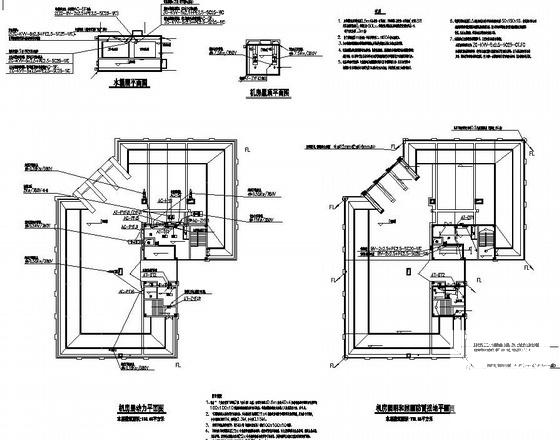

第 2 张图 -

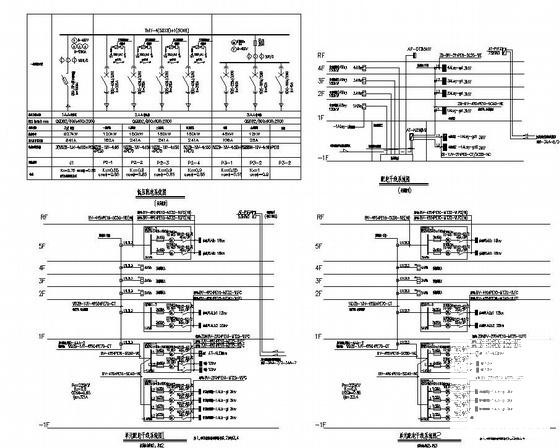

第 3 张图 -

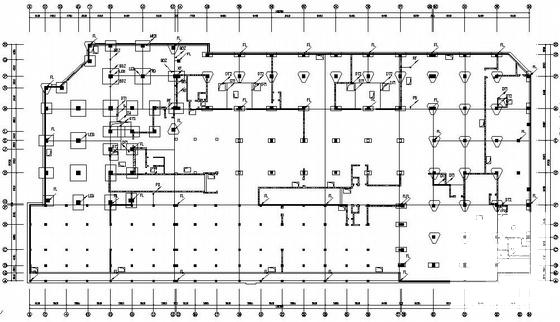

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-04
- 评论次数：0
- 浏览次数：0
- 文件大小：5.55 MB
- 收藏次数：0
-
文件名称：
附件-995856887567758507587.rar
