2层钢结构厂房结构设计图纸（18米跨带夹层）

资料简介
赚取积分

建筑类别：工业建筑
厂房建筑高度类型：多层厂房
建筑地上层数：2层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢结构
钢结构：门式刚架
基础形式：独立基础
结构安全等级：二级
结构最大跨度：18m
抗震设防烈度：6度抗震
风压：0.35kN/平方米
雪压：0.50kN/平方米
参考图纸：7张
设计年代：近代

附件详情

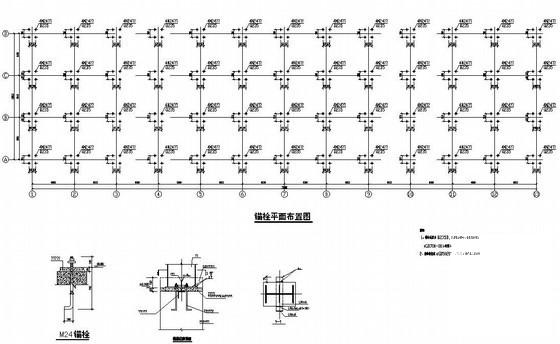

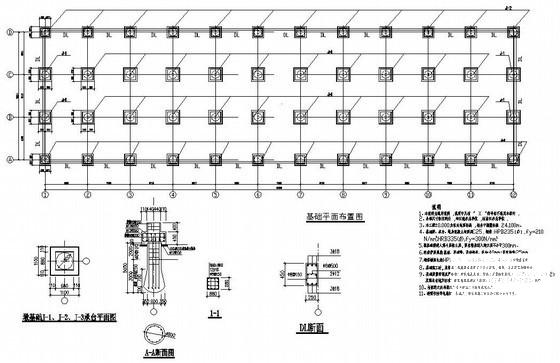

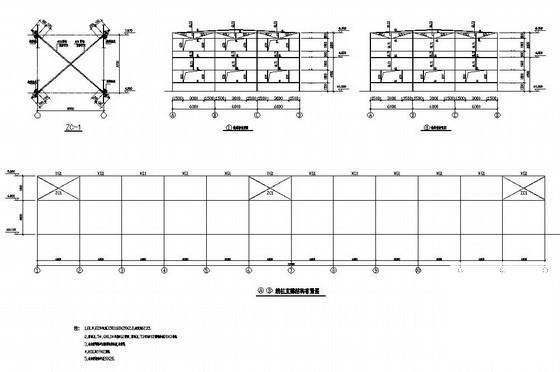

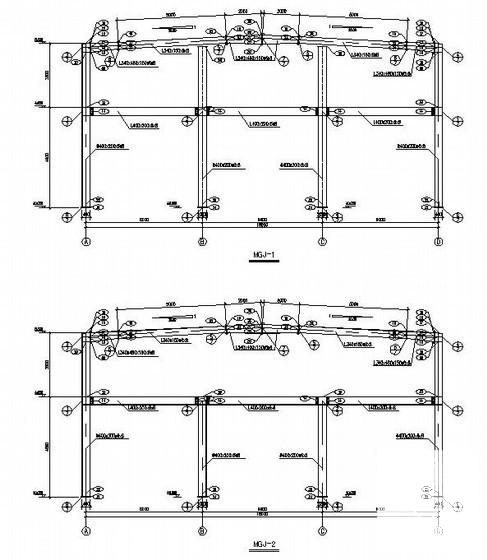

该资料包含：结构设计说明，基础平面布置图，基础详图，基础锚栓平面布置图，结构布置平面图，MGJ-2,MGJ-2详图，节点详图，屋面结构布置图，屋面檩条布置图，柱间支撑及山墙墙架布置图，墙架置图
共11张结构图
建筑设计说明，平面图，立面图，剖面图及侧立面图，屋顶平面图及建筑详图，楼梯详图，GTB-2梯段详图
共7张建筑图
