3层钢结构别墅施工图纸(条形基础,共22张)

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 参考图纸:22张
  • 设计年代:近代

附件详情

东莞某三层钢结构别墅图纸
该资料为:东莞某三层钢结构别墅图纸
该项目为三层住宅,采用轻钢结构,设计耐火等级为二级。总建筑面积为886.97平方米
该资料包含:
1、建筑图:
建筑设计说明、目录、门窗表、各层平面图、立面图、剖面图、卫生间大样、踏步剖面详图、楼梯平面详图、 节点详图 、门窗大样共16张图纸;
2、结构图:
柱平面定位图、二层结构平面布置图、二层楼板配筋图、三层结构平面布置图、三层楼板配筋图、天面 平面布置图 、构件表共6张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 条形基础结构施工图 - 1
    条形基础结构施工图 - 1
  • 条形基础结构施工图 - 2
    条形基础结构施工图 - 2

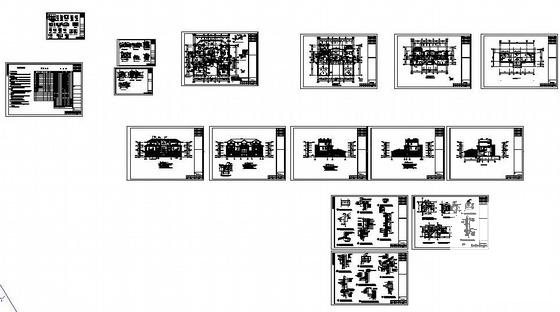

  • 条形基础结构施工图 - 3
    条形基础结构施工图 - 3

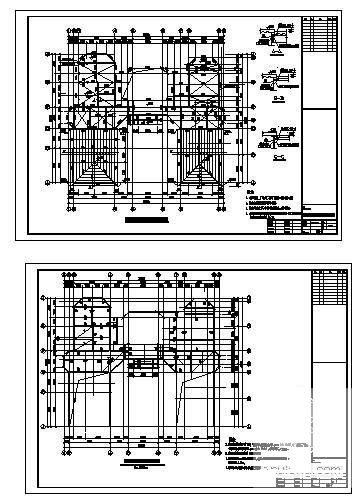

  • 条形基础结构施工图 - 4
    条形基础结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
