平方米11层高档住宅楼电气CAD施工图纸(甲级院设计)

附件详情

该项目为住宅楼项目,其地下一层为储藏间,一~十一层为住宅;屋顶设有电梯机房。建筑物主体高度为32.9米,建筑面积为8090平方米平方米,建筑设计结构形式为框架剪力墙结构,现浇混凝土楼板。该项目属于二类建筑。地下一层战时为人员掩蔽所。图纸内容包括:说明、图例、弱电系统图、强电系统图、首层 强电 干线平面图、地下室平时照明消火栓平面图、 照明平面图 、弱电消火栓平面图、屋顶层 防雷平面图 、接地平面图、人防说明、图例、系统图、战时动力平面图、战时照明平面图等。

照明平面图

动力平面图

配电系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

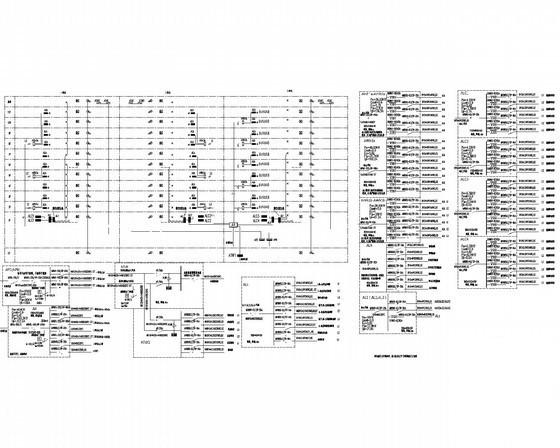

  • 平方米11层高档住宅楼电气CAD施工图纸(甲级院设计) - 1
    第 1 张图

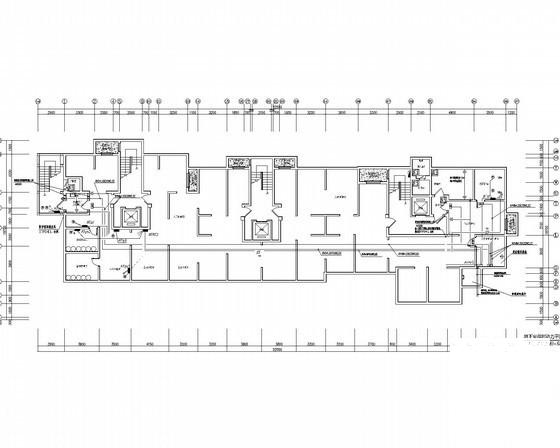

  • 平方米11层高档住宅楼电气CAD施工图纸(甲级院设计) - 2
    第 2 张图

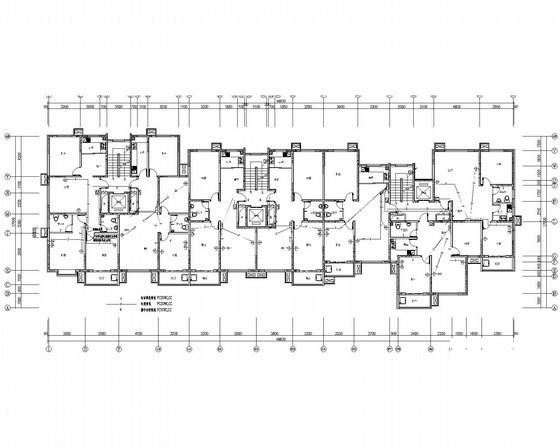

  • 平方米11层高档住宅楼电气CAD施工图纸(甲级院设计) - 3
    第 3 张图

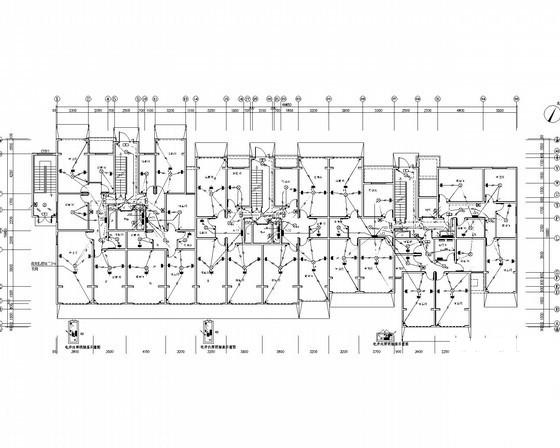

  • 平方米11层高档住宅楼电气CAD施工图纸(甲级院设计) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
