67000平米22层大厦全套电气施工图纸

附件详情

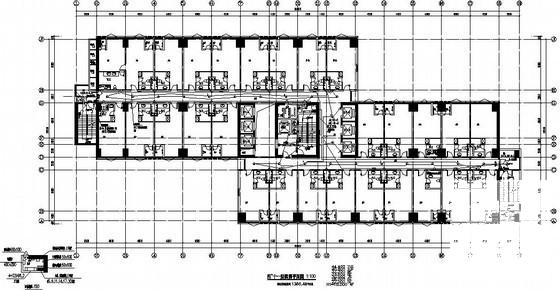

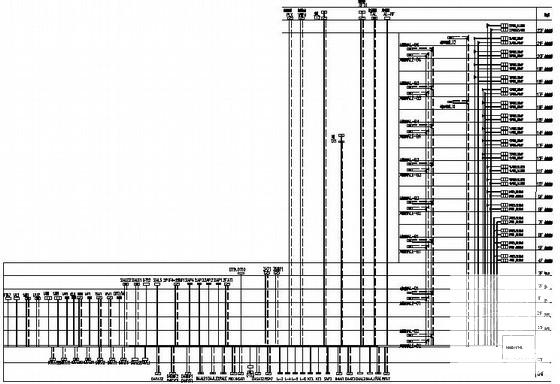

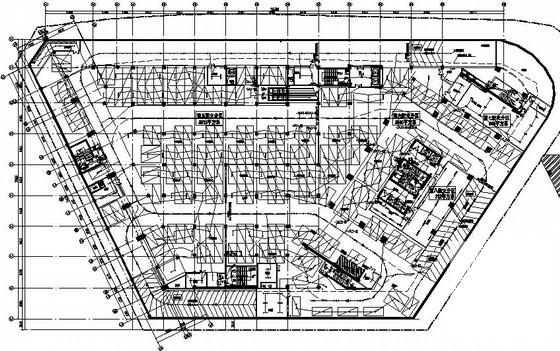

本稿件是深圳某商业大楼全套电气图纸，设计包括强电部分、弱电部分、消防部分、人防部分。
本建筑物总建筑面积约6.7万m , 分成一栋22层高层办公塔楼，地上两层裙房商业及地下两层商业，配套公建及地下三、四层车库四部分。地下室同时含平战结合的人防和设备房。由市电引一回路10KV高压电源，设两台柴油发电机组作为自备电源，工程供电方式采用放射式和树干式混合供电方式，为保证重要负荷的配电，对重要负荷用电均采用双回路专用电缆供电，在最末一级配电箱处设双电源自投，即当正常电源断电时，备用电源自动投入。
