19层综合办公楼电气CAD施工图纸(火灾自动报警)

资料简介
赚取积分

建筑类别：办公
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：55366平方米
建筑地上层数：19层
建筑地下层数：1层
图纸设计深度：施工图
设计年代：近代
地下室用途：人防, 车库, 设备用房
负荷等级：一级
防雷等级：第三类
火灾保护分级：一级
接地方式：TN-S
强电设计：低压配电, 电气照明, 建筑物防雷, 接地安全
弱电设计：火灾自动报警系统 , 通信系统, 有线电视和卫星接收系统, 广播系统, 信息网络系统

附件详情

1、电气设计说明
2、竖向配电干线系统图
3、配电箱系统图
4、火灾自动报警平面图
5、弱电系统图
6、照明平面图
7、插座动力平面图
8、火灾自动报警平面图
9、防雷接地平面图

附件详情

该附件是某十九层综合办公楼全套电气施工图纸，建筑高度为79.55米，总建筑面积为55366平方米，建筑建筑设计结构形式为框架剪力墙结构，属一类高层建筑；建筑物耐火等级为一级，主体建筑为十九层，为综合办公楼；地下一层功能为平战结合人防汽车库、设备机房。
电气设计包含建筑物内照明系统、电力系统、宽带数据网络系统、电话系统、有线电视系统、消防火灾自动报警控制系统、接地保护与防雷系统，本此设计不包括变配电所的设计。

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

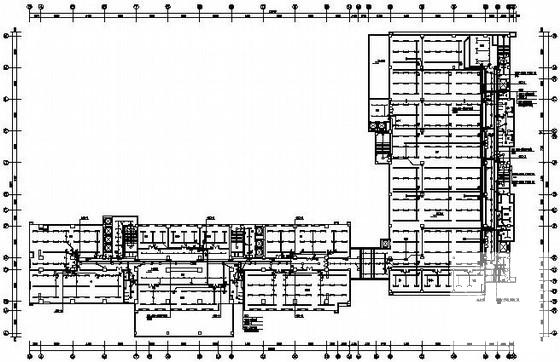

第 1 张图

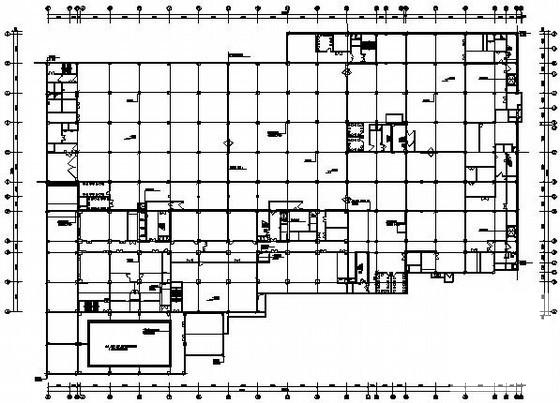

第 2 张图

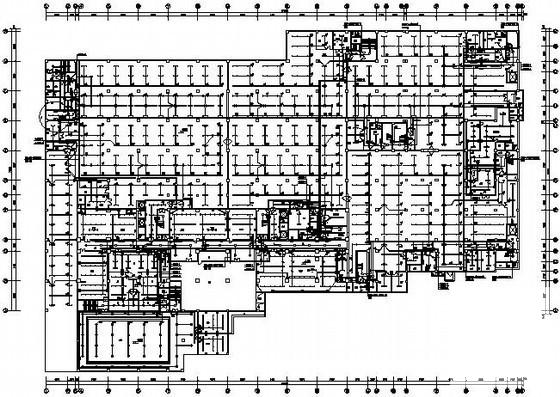

第 3 张图

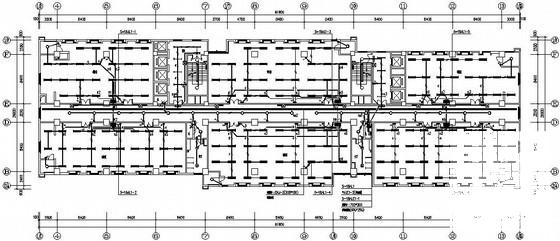

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
