33层住宅楼电气CAD施工图纸(基础接地)

一：项目概要

该项目位于河北省辛集市,为一类高层住宅楼，一、二层为商业，三~三十三层为住宅，地下一层为住户储藏间（戊类物品），地下二层战时人防工程为常6级乙类二等人员掩蔽所，平时为住户储藏间（戊类物品）。

建筑层数：地上33层，地下2层；建筑高度：97.10m（室外地坪至女儿墙顶）；建筑总面积：25676.86m2。设计使用年限50年；建筑设计结构形式：剪力墙结构，筏板基础。

二：设计范围

1.动力配电系统设计

2.照明配电配电系统

3.建筑物防雷及安全接地

4.通讯系统（电话及宽带网络）

5.有线电视系统

6.楼宇对讲及视频监控系统

7.火灾报警及消防联动控制系统

8.电梯对讲系统

9.人防电气

九、通讯（电话及宽带网络）系统

三：图纸展示

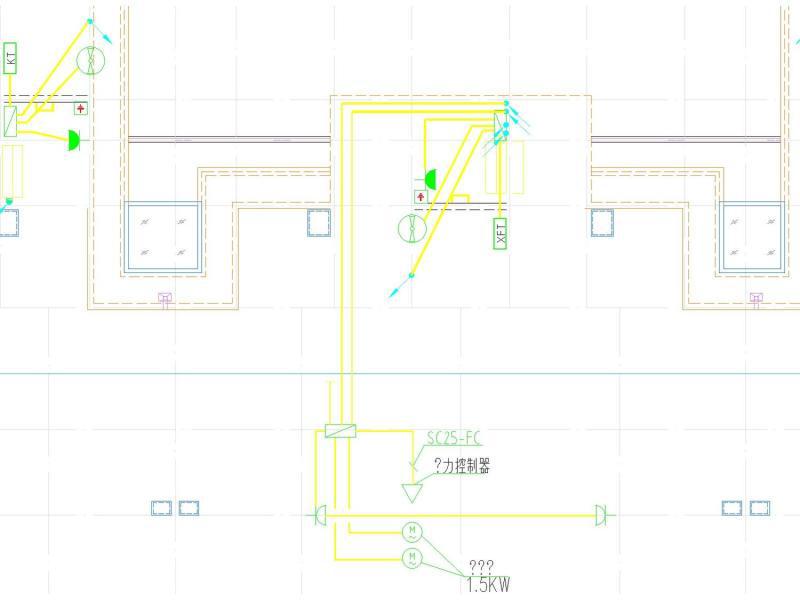

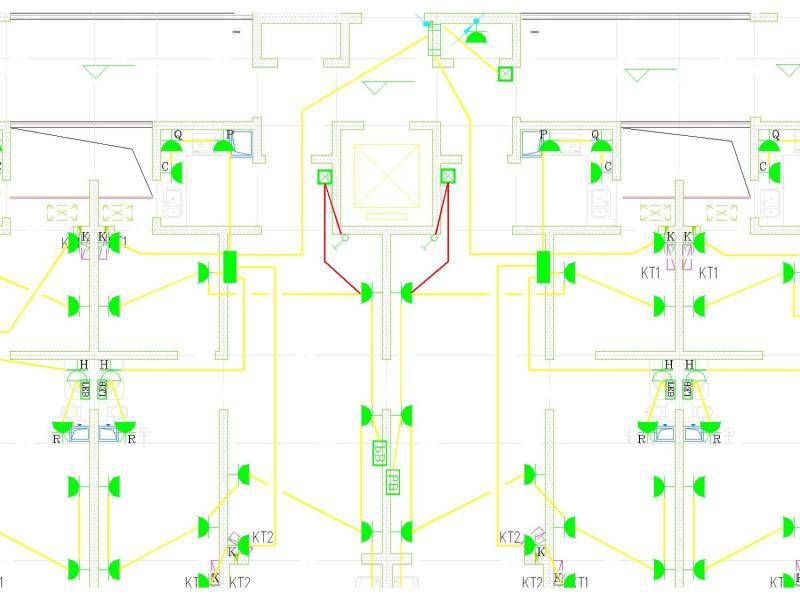

标准层电力平面图

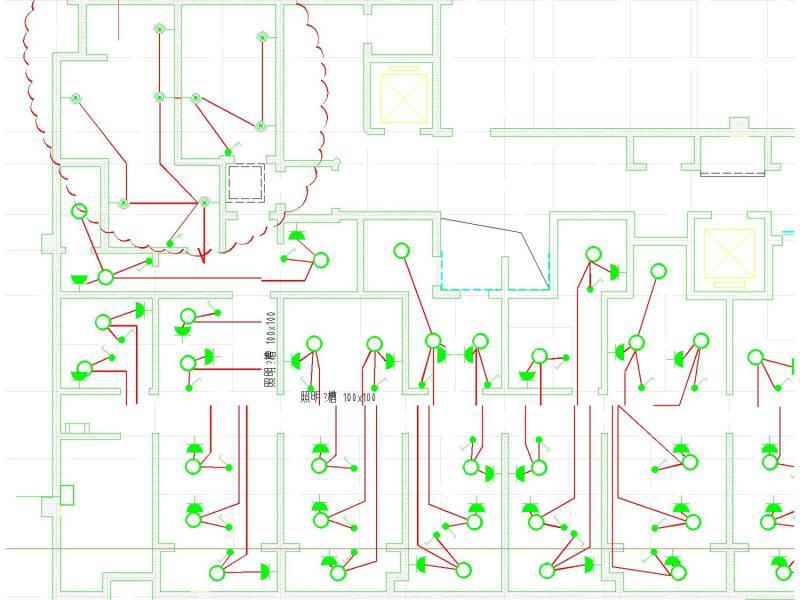

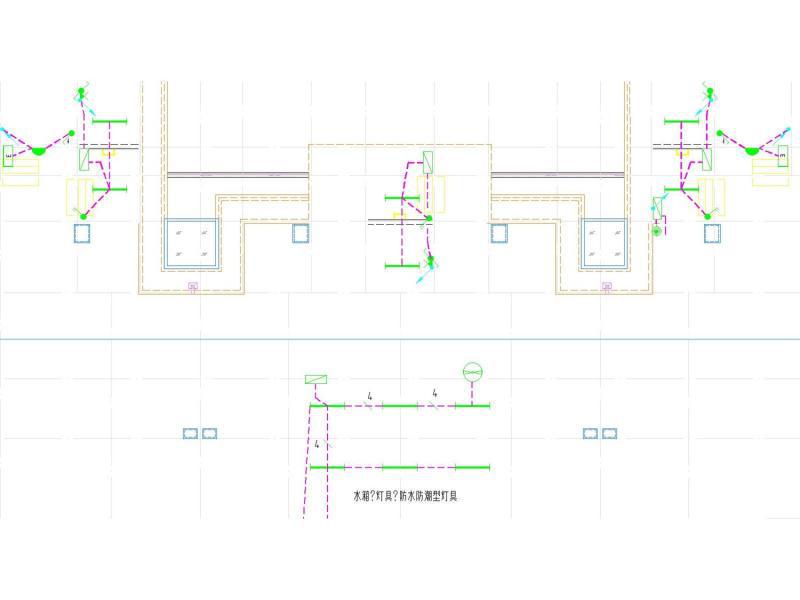

地下二层战时普通 照明平面图

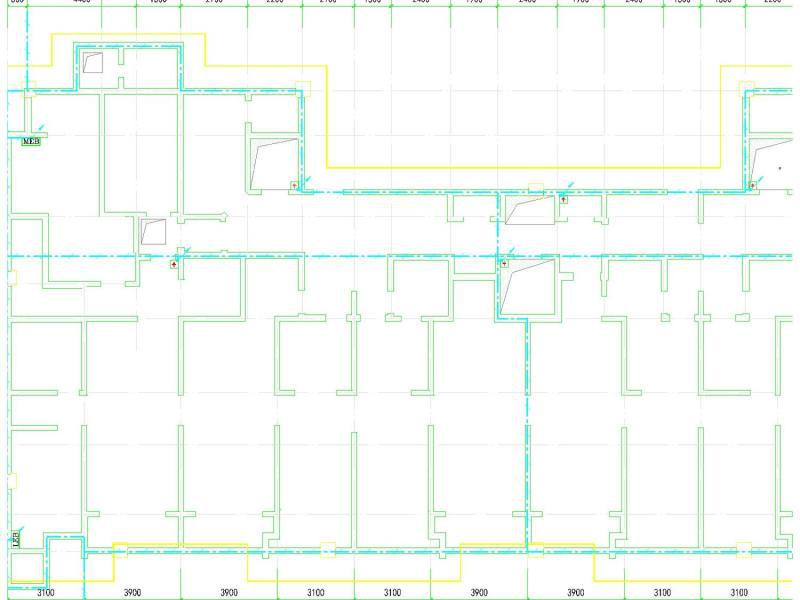

基础接地平面图

屋顶层机房电力平面图

屋顶层机房照明平面图

屋顶 防雷平面图
