4层高中食堂宿舍多功能厅工程电气CAD图纸(计算机网络系统)

  • 建筑类别:住宅,娱乐,餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计面积:7154.43平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 节点大样:等电位联结
  • 负荷等级:二级
  • 防雷等级:第二类
  • 接地方式:TN-S,TN-C-S
  • 强电 设计: 供配电系统 ,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

该项目为某高中食堂宿舍多功能厅。总建筑设计面积:7154.43m ,建筑高度:23.4m。1.该项目为乙等中型剧场,其消防设备及事故照明,疏散指示为二级负荷,其它为三级负荷。
设计范围:供电设计、电力设计、照明设计、建筑物的防雷设计、闭路监控系统、电话系统、有线电视系统、计算机网络系统等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

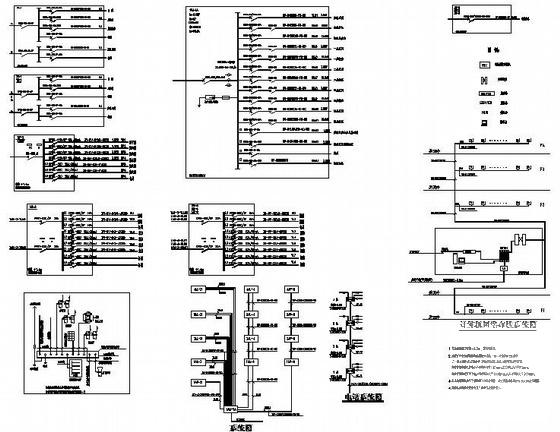

  • 4层高中食堂宿舍多功能厅工程电气CAD图纸(计算机网络系统) - 1
    第 1 张图

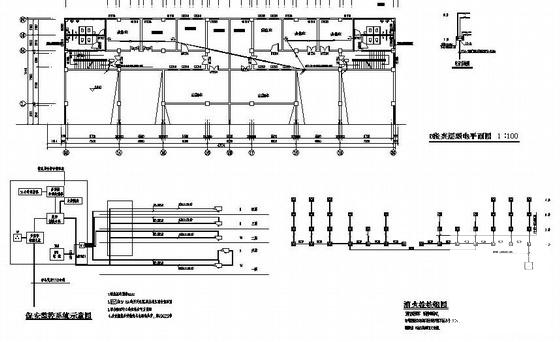

  • 4层高中食堂宿舍多功能厅工程电气CAD图纸(计算机网络系统) - 2
    第 2 张图

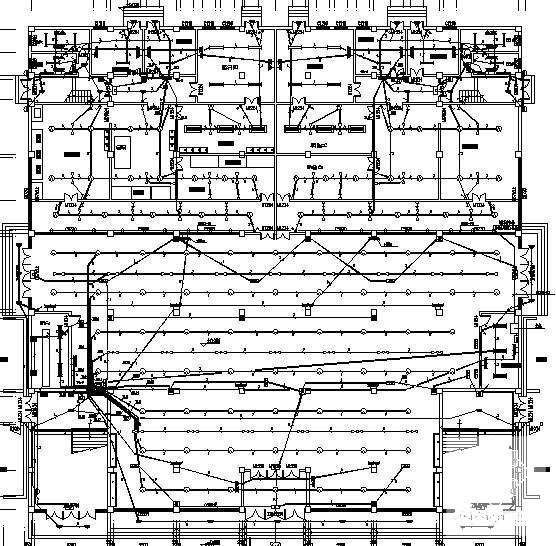

  • 4层高中食堂宿舍多功能厅工程电气CAD图纸(计算机网络系统) - 3
    第 3 张图

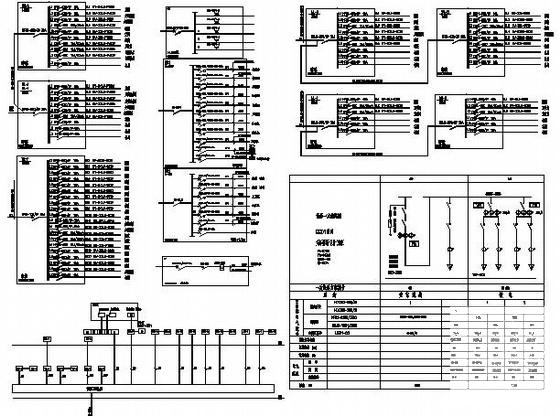

  • 4层高中食堂宿舍多功能厅工程电气CAD图纸(计算机网络系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
