五星级山庄贵宾楼给排水消防大样图

附件详情

该项目为xx市财政局的xxxx山庄提质改造。本专业设计内容有生活给水,热水,排水系统,消防给水系统。
该资料为贵宾楼。
1. 用水量:该项目最高日用水量30立/d。
2. 水源为天然水,由山顶已有的一座500立的水池供水,供水压力不小于0.40MPa。生活给水系统的水质需符合现行的国家标准《生活饮用水卫生标准》(GB5749-85),给水引入管上设管道倒流防止器。
3. 储水设施:门楼前坪地下设水泵房。内设一个216立消防贮水池,其中贮有2小时室内消火栓水量108立,1小时自动喷水灭火系统水量108立,2号楼屋顶设一个18立消防水箱(不锈钢拼装)。

这份参考资料主要包括设计说明、安装说明、给排水平面图、给排水系统图、消防平面图、消火栓及自喷系统图、卫生间大样图、热水系统图 等,共18张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 给排水大样图 - 1
    给排水大样图 - 1

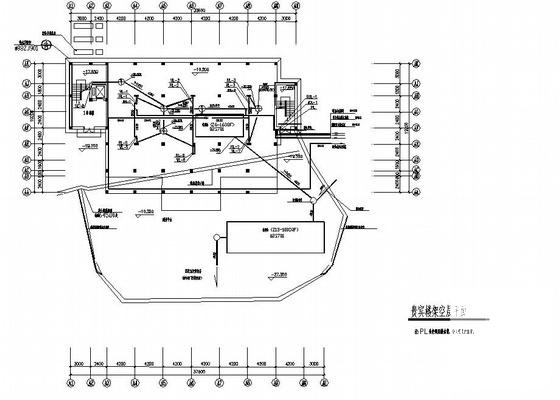

  • 给排水大样图 - 2
    给排水大样图 - 2

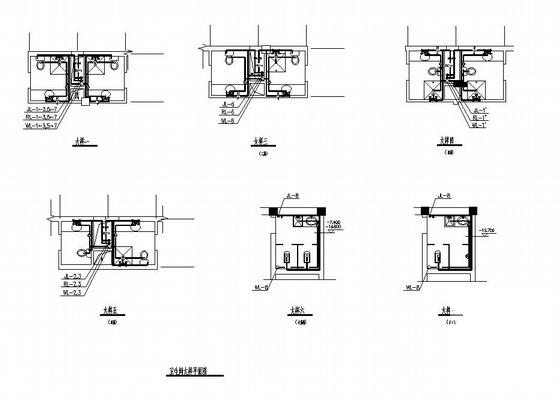

  • 给排水大样图 - 3
    给排水大样图 - 3

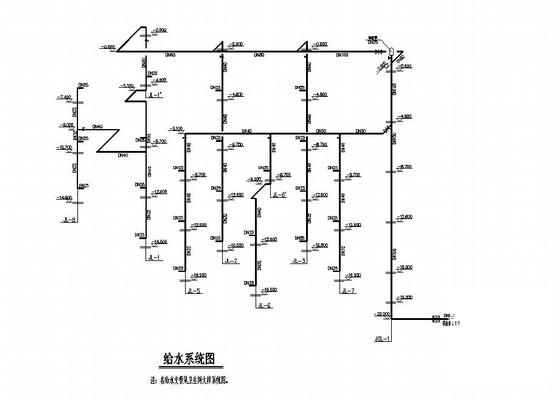

  • 给排水大样图 - 4
    给排水大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
