轻钢结构博物馆机动展厅改造结构CAD施工图纸

  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:轻钢结构
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:16张
  • 设计年代:近代

附件详情

该项目是浙江某博物馆二期提升工程机动厅改造项目,钢结构以简支梁为主,与原有砼梁采用后锚固连接,形成结构整体。
包括:钢 结构设计说明 ,结构加固设计说明,三层大厅封盖做法,三层顶棚做法,三层楼板封盖,二、三层电梯结构改造,电梯结构改造基础,详图等共计16张图。
7月。

详图

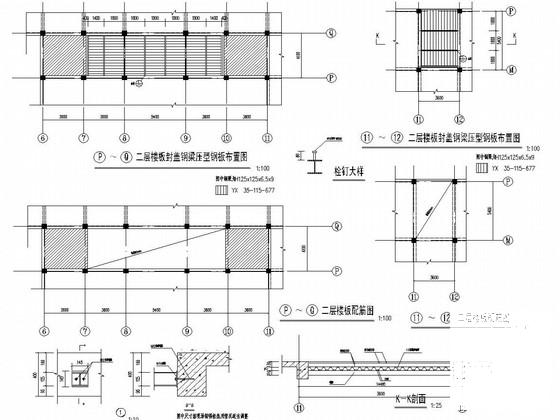

二层楼板封盖

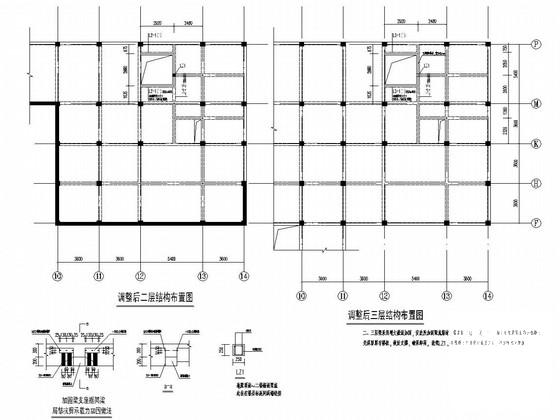

二、三层电梯结构改造

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

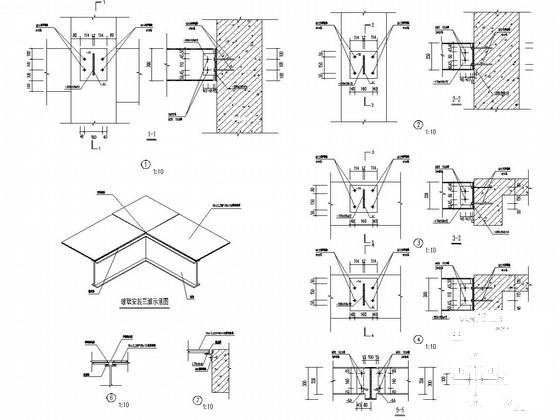

  • 轻钢结构博物馆机动展厅改造结构CAD施工图纸 - 1
    第 1 张图
  • 轻钢结构博物馆机动展厅改造结构CAD施工图纸 - 2
    第 2 张图

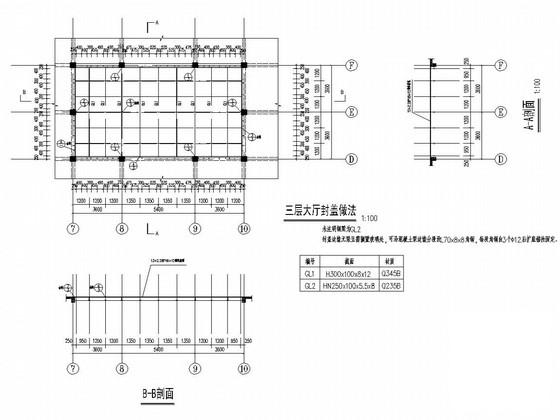

  • 轻钢结构博物馆机动展厅改造结构CAD施工图纸 - 3
    第 3 张图
  • 轻钢结构博物馆机动展厅改造结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
