中学学生宿舍电气施工CAD图纸(建筑面积)

一.设计依据

1.建筑概况:

该项目为6层宿舍楼,一至六层为宿舍。建筑面积约3950.1平方米,建筑高度21.600米,

属三类多层建筑。

二.设计范围

1. 照明配电。2. 防雷、接地。3. 电话及网络。4.有线电视。 5.广播系统。6.消防系统。

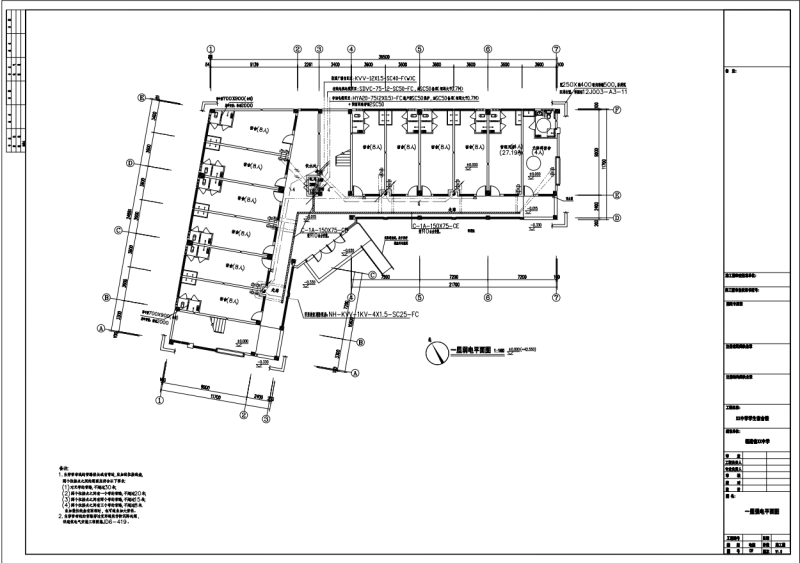

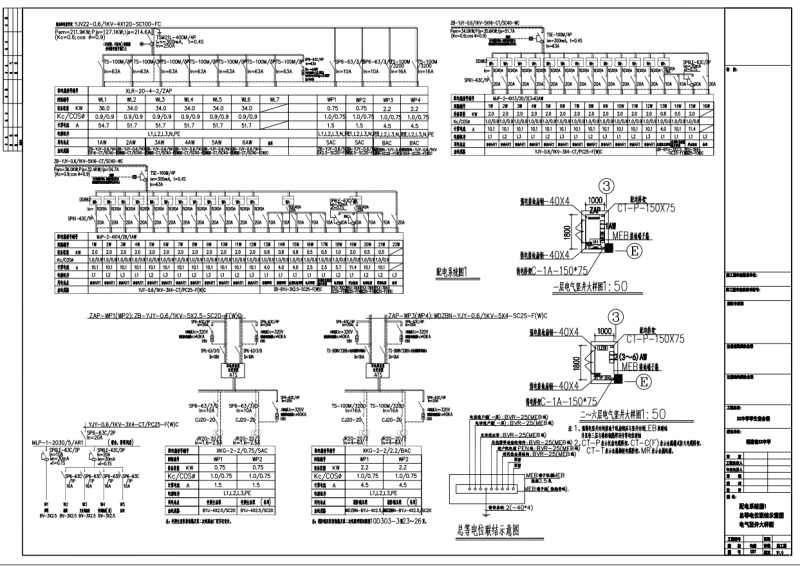

三.220/380V配电系统

1.该项目用电负荷均按三级负荷设计。

2.从学校附近的低压配电室引接380/220V低压电源进行供电。室外电力电缆埋深大于0.7M。进户保护钢管至

建筑散水坡外0.5M,排水坡度大于3%。

四.设备安装

1.除注明外,开关、插座分别距地1.4m、0.3m暗装。卫生间内开关、插座选用防潮、防溅型。

有淋浴、浴缸的卫生间内插座须设在2区以外。

2. 所有配电柜均落地安装,照明配电箱底距地1.5米暗装,其它动力控制箱底距地1.5米暗装,

宿舍的用户配电箱底距地1.8米暗装。做法详见04D702-1《常用低压配电设备安装》。

3. 所有照明开关、插座均暗装,安装高度详图例。灯具安装高度详图例。安装高度1.8以下的插座采用安全插座。

4. 消防配电设备应设有明显标志。应急照明灯(含未带电池的应急灯具)和疏散指示标志灯应选用专用灯

具,并设玻璃或其他不燃烧材料制作的保护罩。安全出口和疏散门的正上方应采用"安全出口"作为安全标志。
