30米高电视发射塔结构CAD施工图纸(轻钢结构)

  • 建筑类别:广播电视
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 参考图纸:8张
  • 设计年代:近代

附件详情

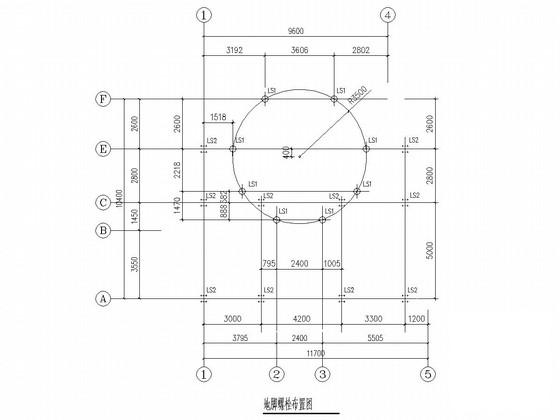

山顶的电视发射塔,采用钢管支撑体系,该资料包含:地脚螺栓布置图,电视塔柱网布置图,4.070平面结构布置图,标准层结构平面图,29.27平面结构布置图,33.17平面结构布置图,屋顶构架结构布置图,塔体立面展开布置,29.27平面配筋图,楼梯图,构造详图等共计8张图。
分享投稿时间:近几年5月。

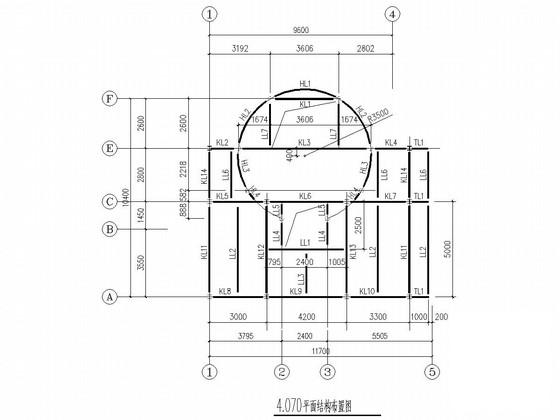

4.070平面结构布置图

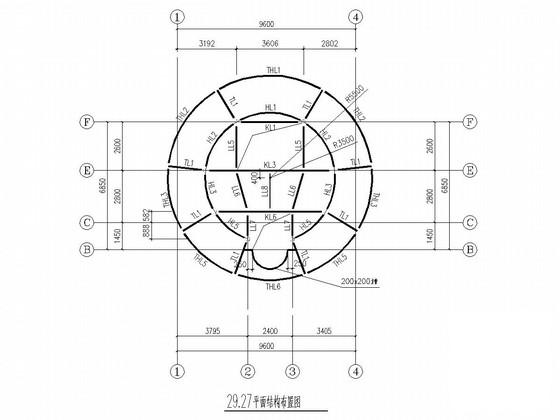

29.27平面结构布置图

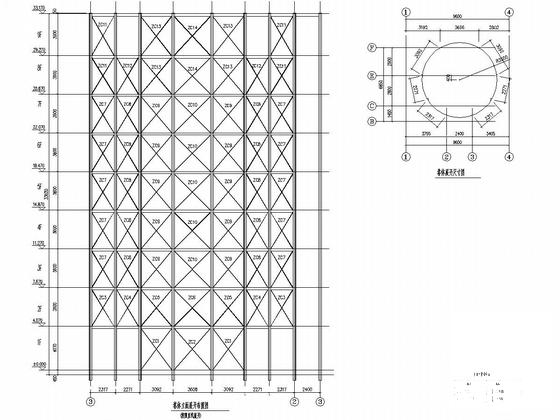

塔体立面展开布置图

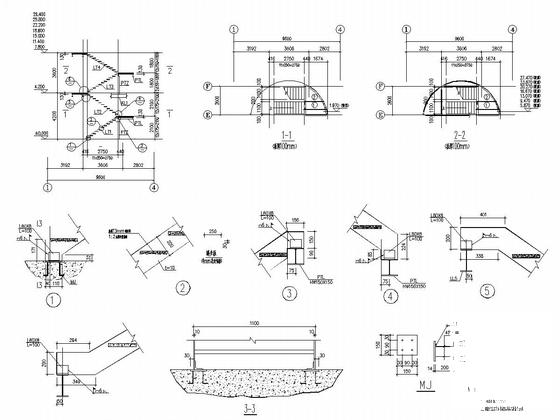

详图

屋顶构架结构布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
