4层医疗科技公司厂区钢框架结构设计施工大样图,共30张施工大样图

  • 建筑类别:医疗

  • 建筑高度类型:多层建筑

  • 建筑地上层数:4层

  • 图纸设计深度:施工图

  • 民用建筑设计使用年限:50年

  • 建筑设计结构形式:钢结构

  • 钢结构:轻钢结构

  • 基础形式 :独立基础

  • 结构安全等级:二级

  • 地基基础设计等级:丙级

  • 抗震设防烈度:7度抗震

  • 参考图纸:30张

  • 设计年代:近代

该项目是医疗科技(烟台)有限公司厂区项目,地上4层,钢框架结构,7度设防。

该资料包含:钢结构设计总说明,基础布置图,基础详图,柱脚螺栓布置图,柱脚详图,梁布置图,屋面二、三布置图,板配筋图,屋面檩条布置图,墙梁布置图,雨篷结构图,楼梯 节点详图 ,共计30张图。

分享投稿时间:近几年

基础布置图

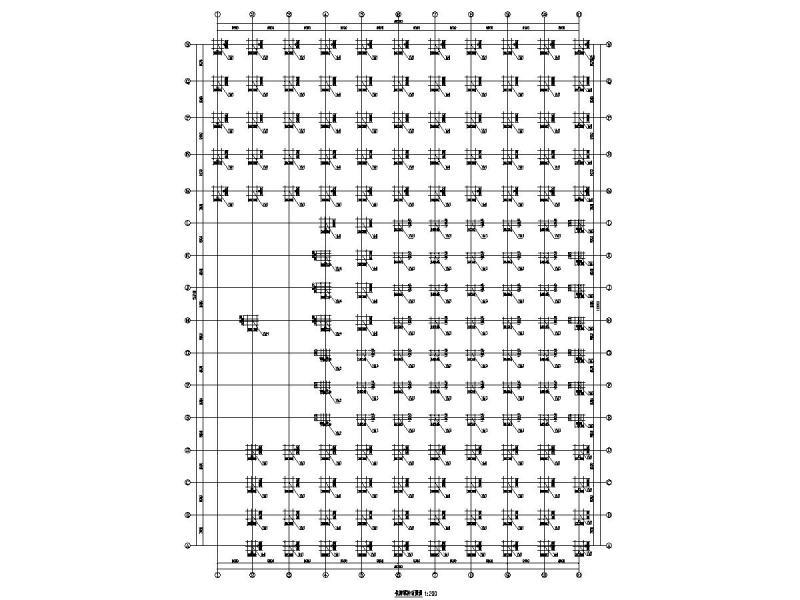

柱脚螺栓布置图

12.450梁布置图

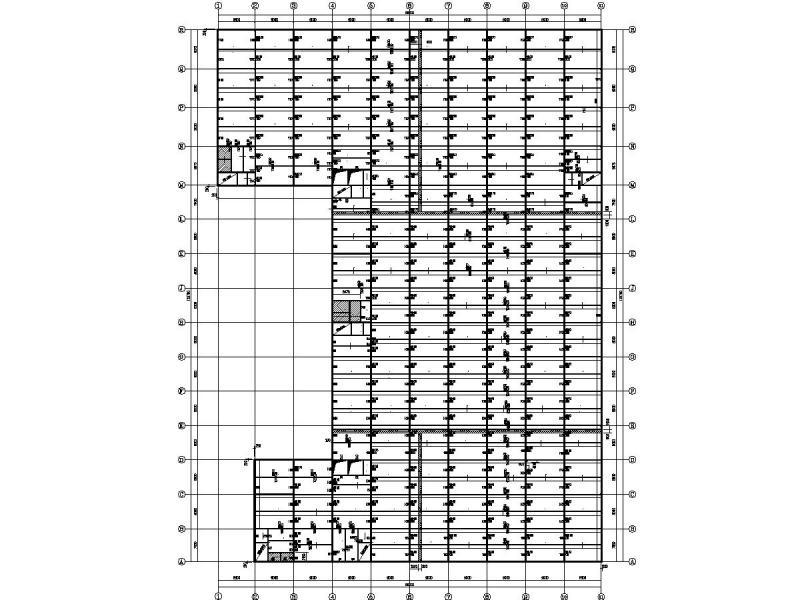

6.950板配筋图

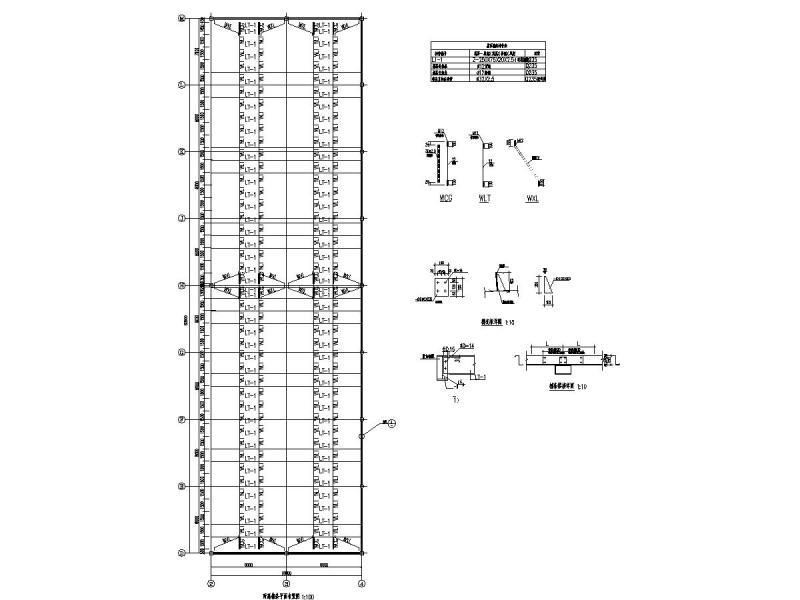

雨篷檩条 平面布置图

大样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 钢框架结构设计 - 1
    钢框架结构设计 - 1
  • 钢框架结构设计 - 2
    钢框架结构设计 - 2
  • 钢框架结构设计 - 3
    钢框架结构设计 - 3
  • 钢框架结构设计 - 4
    钢框架结构设计 - 4
  • 钢框架结构设计 - 5
    钢框架结构设计 - 5
  • 钢框架结构设计 - 6
    钢框架结构设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
