3层幼儿园建筑方案、扩初、施工图纸

  • 幼儿园规模:中型(6-9班)
  • 建筑类别:幼儿园
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:5239.6平方米
  • 占地面积:7317.4平方米
  • 容积率:0.716平方米
  • 建筑密度:31.2%
  • 绿化率:20.8%
  • 地上层数:3层
  • 设计效果图:无

附件详情

基地面积 7317.4M2
总建筑面积 5239.6M2
建筑占地面积 2285.5M2
绿化面积 1524M2
室外活动用地 3407.9 M2
建筑占地率 31.2%
绿化率 20.8%
容积率 0.716
建筑面积指标(以下均为使用面积)
活动室 57.9M2/班
乳儿室 45.4 M2/班
卧室 36.8 M2/班
幼儿卫生间 12.7 M2/班
乳儿卫生间 8.1 M2/班
小餐厅 24.8 M2/班
配乳室 8.7 M2/班
喂奶室 12.3 M2/班
幼儿衣帽教具储藏间 6.6 M2/班
乳儿储藏间 6.0 M2/班
音体活动室 259.6M2
专用活动室 281 M2
办公 212 M2
陈列室 48.6 M2
隔离室 36.1 M2
晨检 40.4 M2
资料兼会议室 48.6 M2
值班室 9.3 M2
总务仓库 49.3 M2
传达室 10.3 M2
教工厕所 32.7 M2
主副食加工 125.5 M2
主副食仓库 34.4 M2
开水消毒间 24.4 M2
炊事员休息室 23.4 M2
淋浴、洗衣 23.5 M2
稿件内容包括该幼儿园的全部专业及方案、扩初及施工图三个阶段的施工图。


2

3

4

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

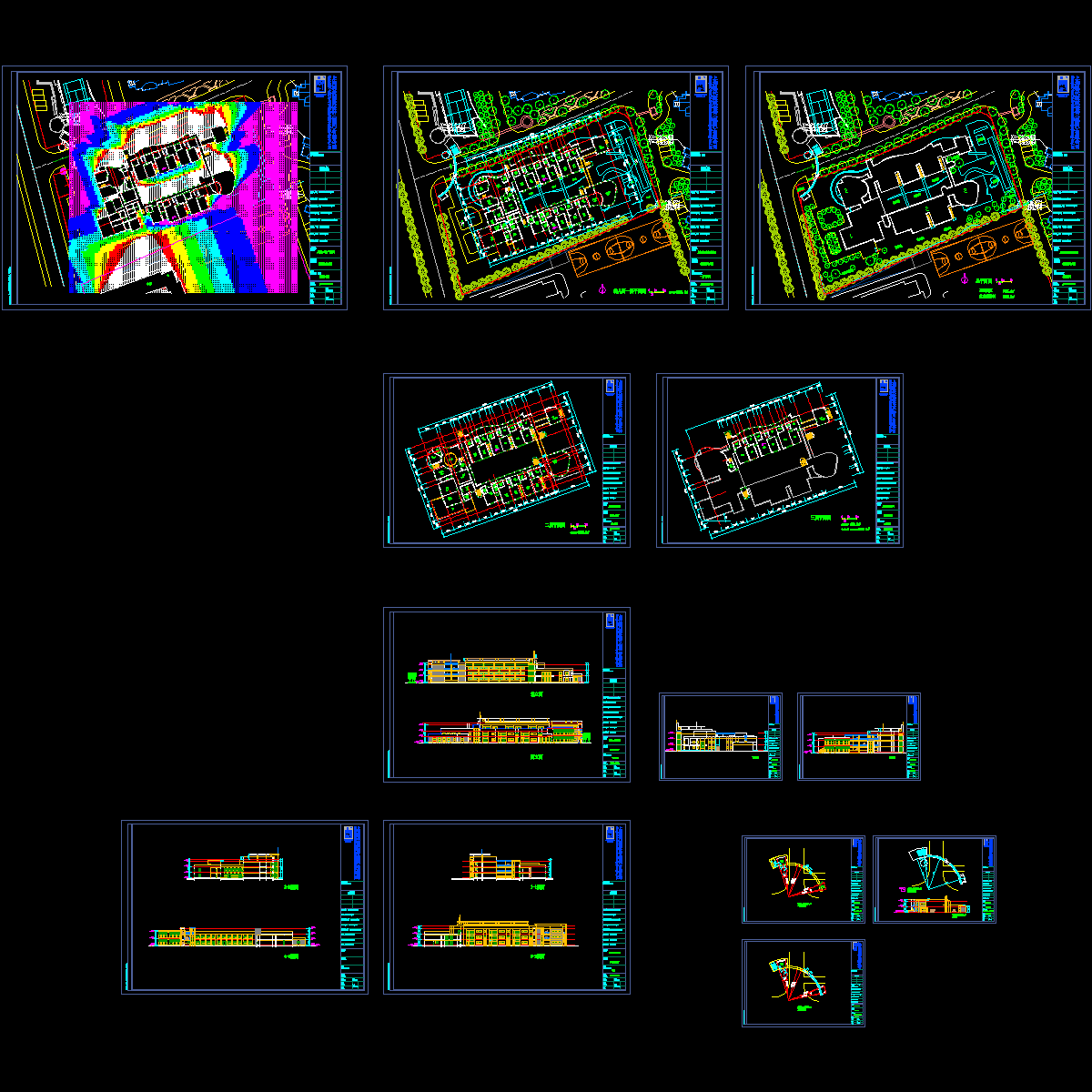

  • 方案.dwg
    方案.dwg

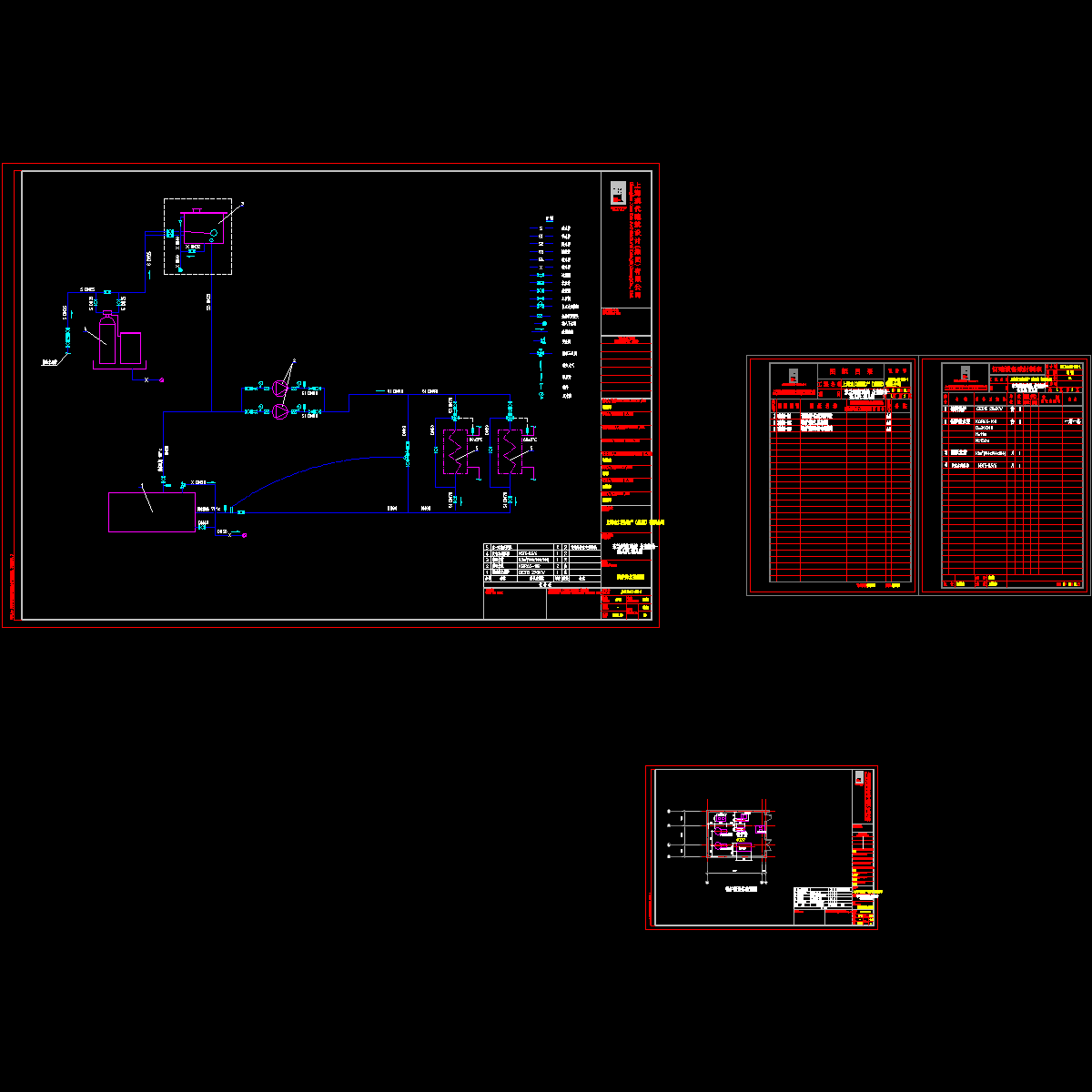

  • 锅炉房xt.dwg
    锅炉房xt.dwg

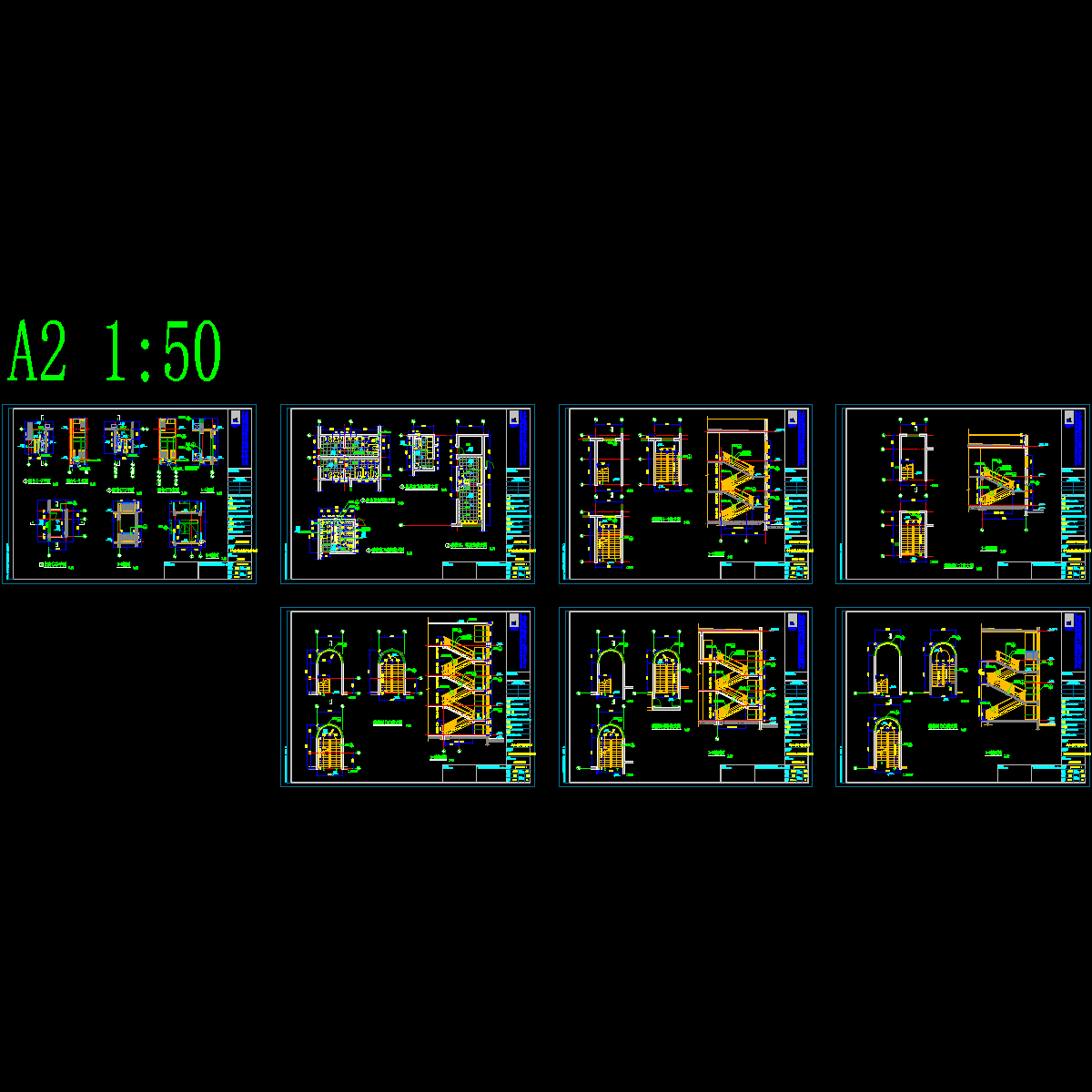

  • 大样.dwg
    大样.dwg

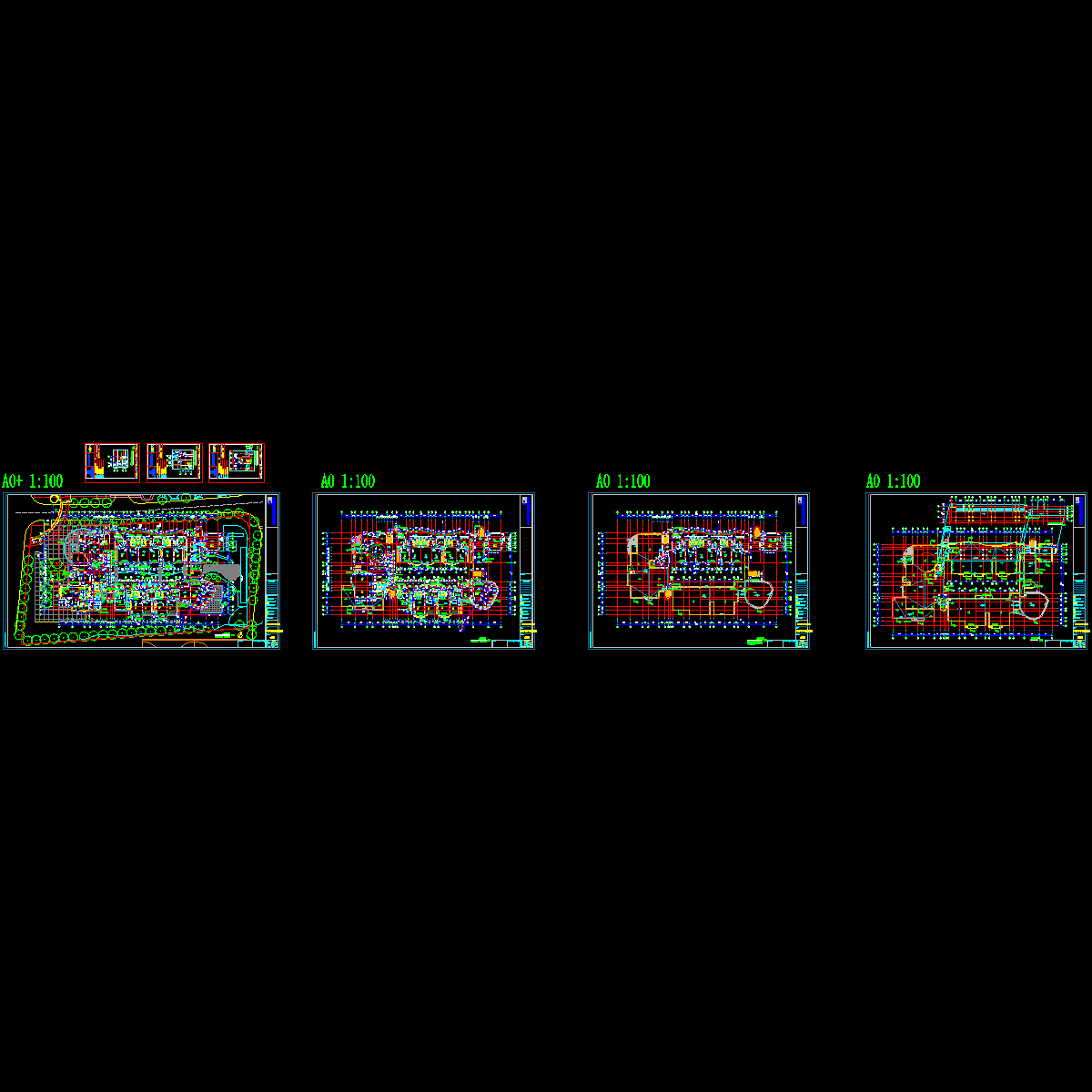

  • 平面.dwg
    平面.dwg

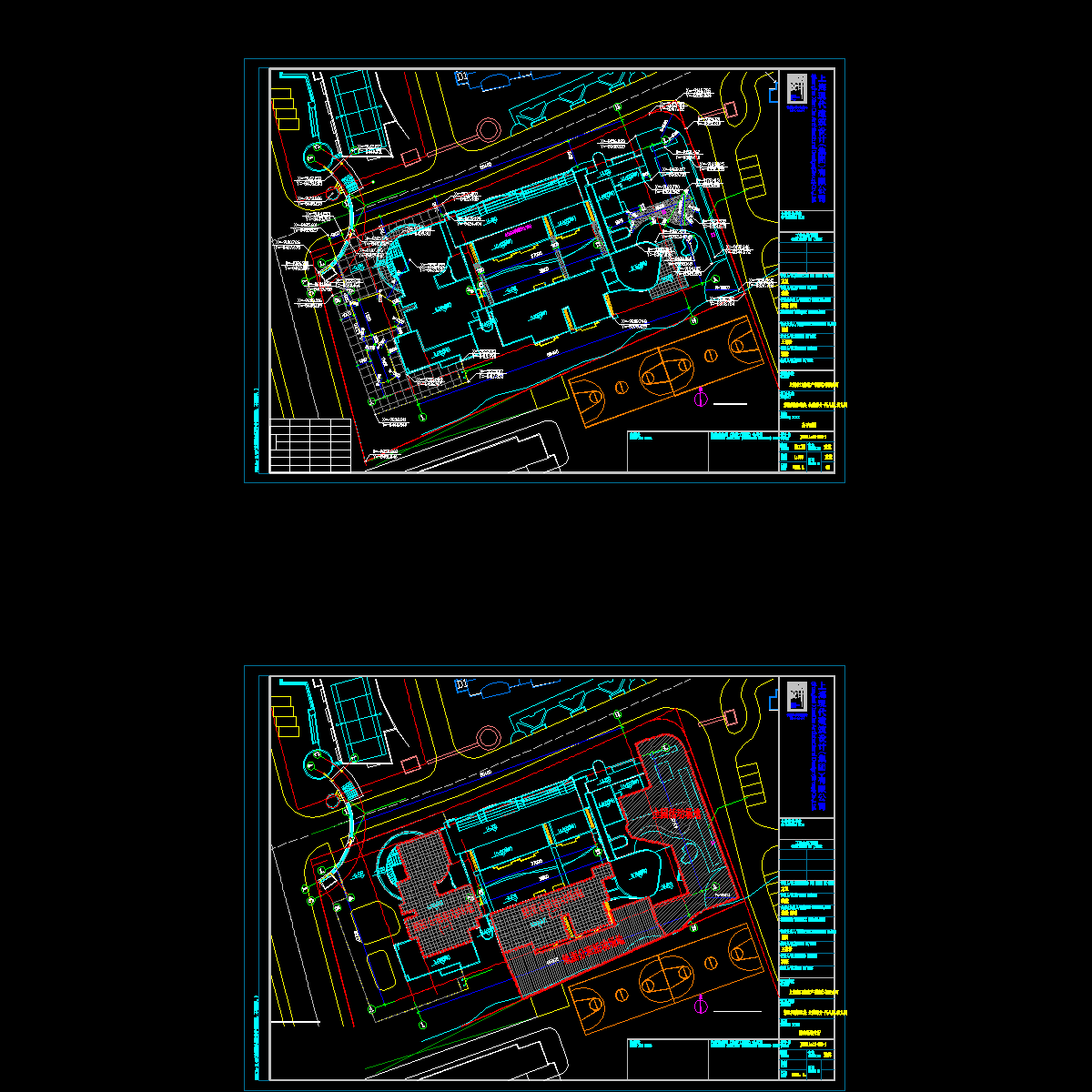

  • 总平面.dwg
    总平面.dwg
  • 目录.dwg
    目录.dwg
  • 立面.dwg
    立面.dwg
  • 1016.dwg
    1016.dwg
  • 幼儿园d1.dwg
    幼儿园d1.dwg
  • 结构.dwg
    结构.dwg
以上是部分截图,请下载附件后查看完整高清内容
