单层悬挑雨篷钢结构施工图纸
- 建筑类别：其他
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 结构安全等级：二级
- 风压：0.35kN/平方米
- 参考图纸：2张
附件详情

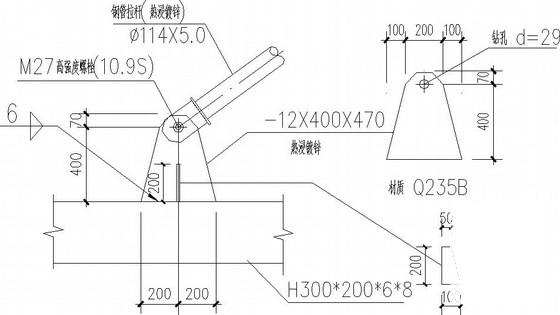

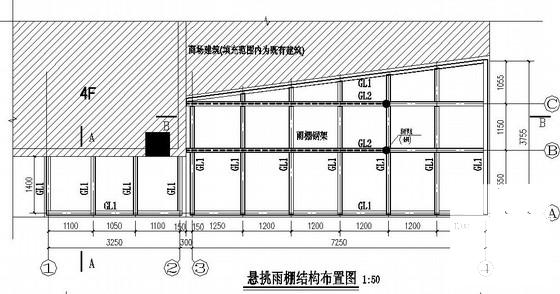

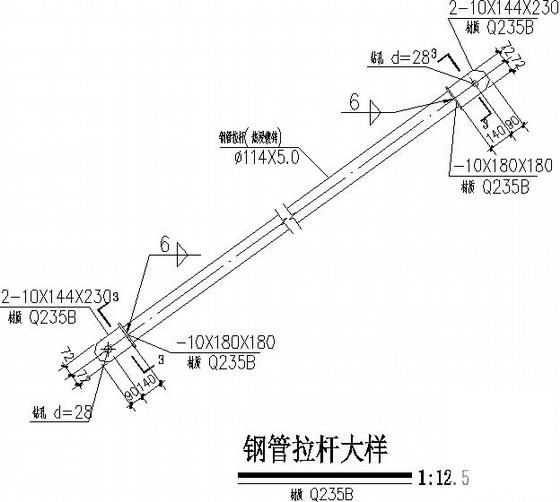

结构设计总说明、悬挑雨棚结构布置图、悬挑雨棚立面布置图、剖面图、GL连接详图、钢管拉杆大样共两张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
钢结构雨篷图纸 - 1 -
钢结构雨篷图纸 - 2 -
钢结构雨篷图纸 - 3 -
钢结构雨篷图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-30
- 评论次数：0
- 浏览次数：0
- 文件大小：0.1 MB
- 收藏次数：0
-
文件名称：
附件-995877788779887857558.zip
