17层桩基础框剪结构住宅楼结构CAD施工图纸（6度抗震）
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：17层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架,剪力墙,框架剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：6度抗震
- 风压：0.60kN/平方米
- 雪压：0.35kN/平方米
- 地下室功能：车库
- 参考图纸：29张
- 设计年代：近代
附件详情
某17层框架剪力墙住宅结构设计图
该资料为：某框17层架剪力墙住宅结构设计图
该资料包含：
结构设计总说明、柱墙配筋图、剪力墙表、梁配筋图、结构平面图、屋面梁配筋图、屋面结构平面图、机房顶结构平面图、机房顶梁平面图、楼梯结构详图共29张图纸。
屋面结构平面图
屋面梁配筋图
柱墙配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

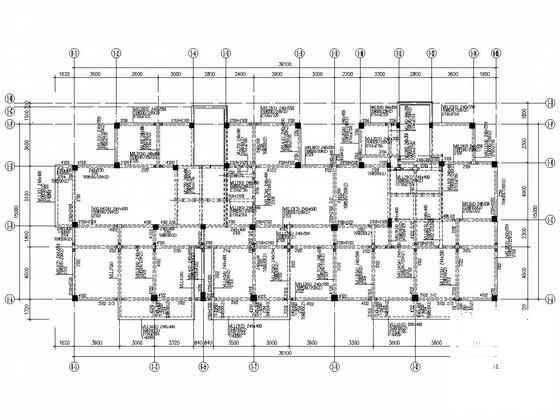

第 1 张图 -

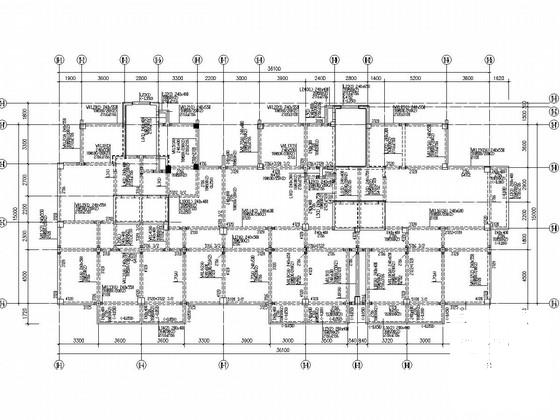

第 2 张图 -

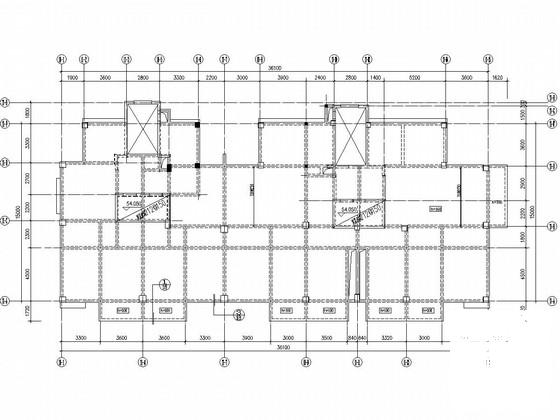

第 3 张图 -

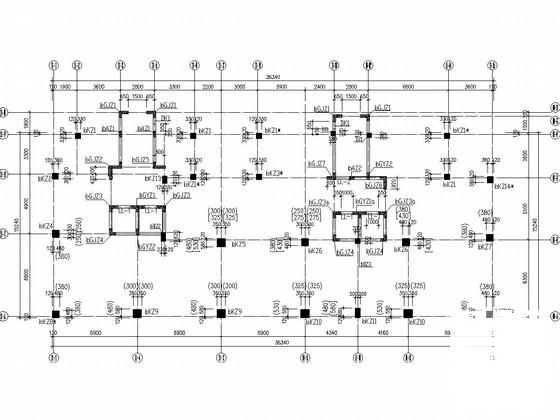

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-23
- 评论次数：0
- 浏览次数：0
- 文件大小：2.54 MB
- 收藏次数：0
-
文件名称：
附件-995877950908855950588.rar
