全民健身中心管桁架屋面结构CAD施工图纸（7度抗震）

附件详情

该项目是全民健身中心管桁架屋面项目，本结构为桁架结构，采用倒三角空间圆管桁架及单片桁架，桁架钢管之间采用相贯节点，与混凝土连接的支座处采用盆式橡胶滑动支座节点。抗震设防烈度为7度。

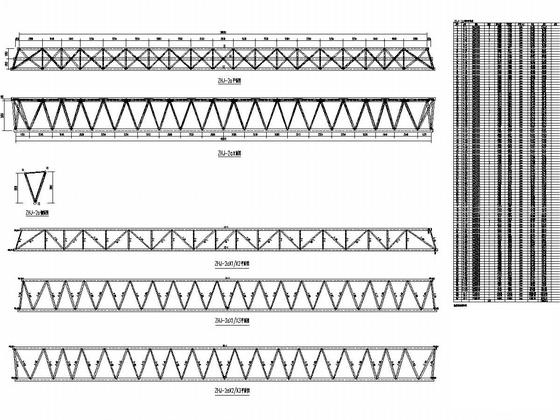

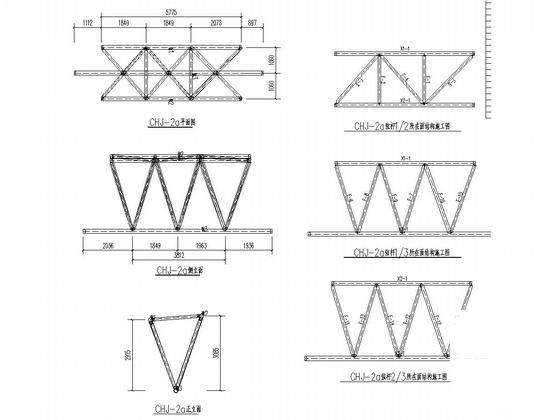

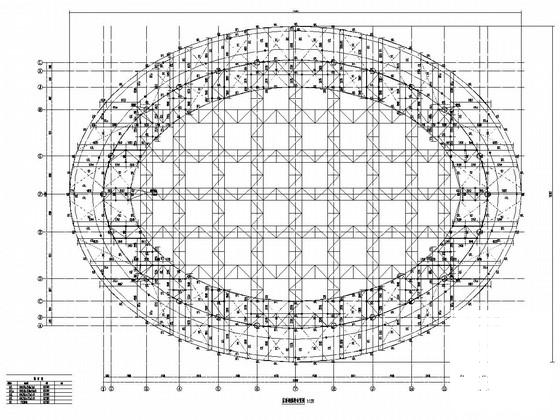

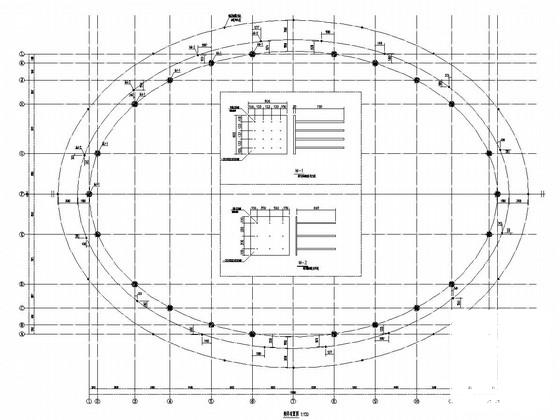

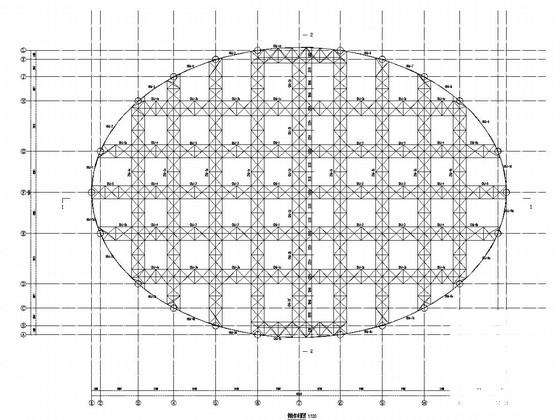

该资料包含：钢结构设计总说明，支座反力图，埋件布置图，钢桁架布置图，屋顶钢挑梁布置图，装饰斜撑柱布置图，桁架剖面图，桁架支托连接大样，钢梁铰接连接大样，桁架结构图，弦杆结构图等共计28张图。
分享投稿时间：近几年。
