单层桩基础钢结构厂房结构CAD施工图纸（7度抗震）
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：22m
- 抗震设防烈度：7度抗震
- 风压：0.55kN/平方米
- 雪压：0.55kN/平方米
- 参考图纸：15张
- 设计年代：近代
附件详情
该项目为新疆某师团采棉长厂房，跨度22米、檐口高度为15.5米,建筑面积4260.47平方米，屋架坡度为10%
本图纸为单层钢结构厂房施工图主要包括设计总说明、平面布置图、桩基详图、墙架结构布置图、钢架详图、檩条
平面布置图
、檩条详图、连系梁详图等共15张图。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

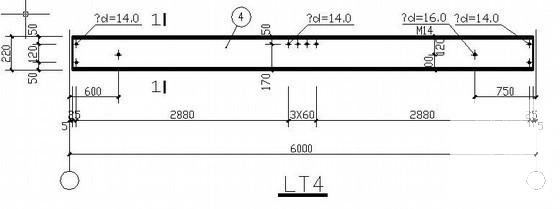

第 1 张图 -

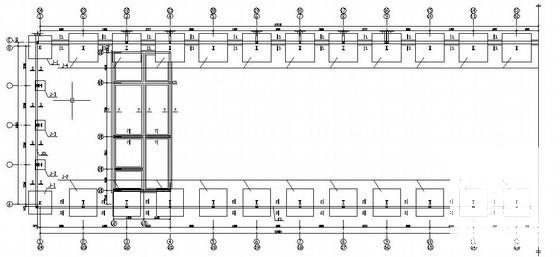

第 2 张图 -

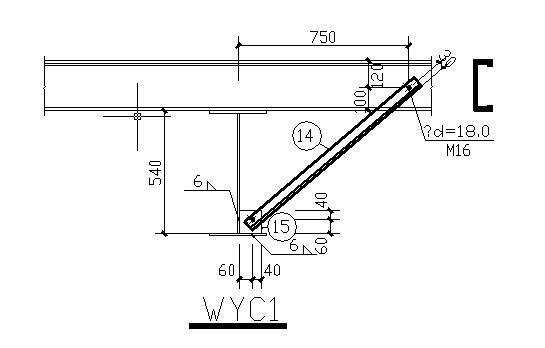

第 3 张图 -

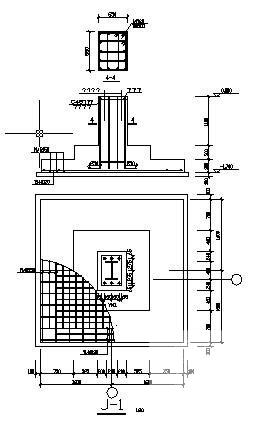

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-27
- 评论次数：0
- 浏览次数：0
- 文件大小：0.96 MB
- 收藏次数：0
-
文件名称：
附件-995878560787557700966.rar
