6层型钢混凝土框架规划馆结构CAD施工图纸

附件详情

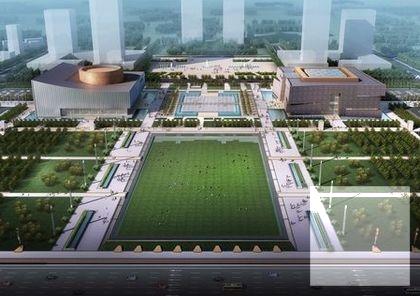

该项目是安徽某规划馆项目，该结构为带少量型钢混凝土的框架结构，局部设有柱间支撑。建筑共6层(另加小屋顶)，一层地下室，中庭圆形柱子为两层通高柱，采用型钢混凝土柱；5层楼面处，及顶部圆形屋盖为大跨度钢桁架，跨度均为为40.0m，5层楼面处钢桁架承托下部拉索结构环形钢坡道，抗震设防烈度为7度，场地为Ⅱ类。

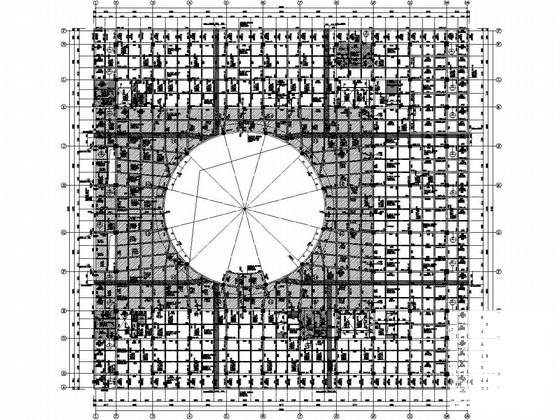

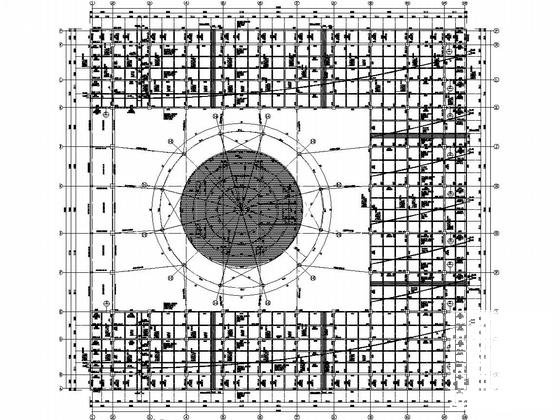

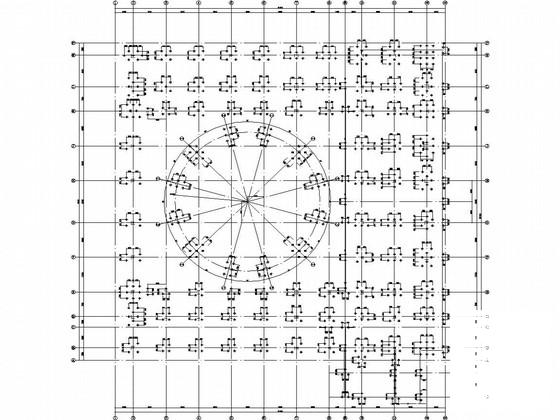

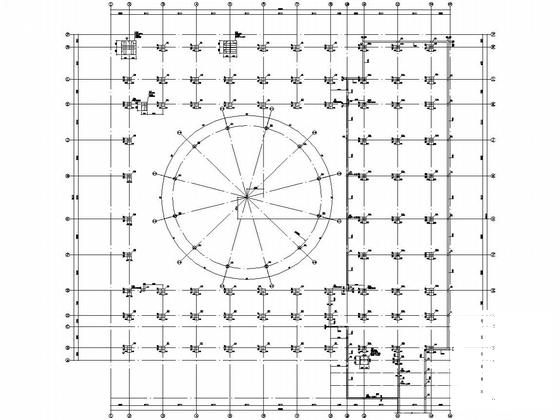

包括：混凝土结构设计总说明，钢结构设计总说明，钢结构标准详图，桩平面定位图，承台平面定位图，地梁、底板结构平面图，地下室底板板配筋平面图，地下室顶板结构平面图，柱平法施工图，各层梁平法配筋图，各层板配筋图，汽车坡道结构图， 楼梯详图 等共计31张图。
12月。
