卧式贯流机组800kw水电站厂房CAD施工图纸(总)

附件详情

卧式贯流机组800kw水电站厂房施工图,包含建筑施工图、结构施工图及机组基础,其中: 建筑施工 图8张、结构施工图53张、机组基础6张,全套图纸共计67张。
说明:
1、图中尺寸桩号、高程以米计,其它尺寸均以毫米计;
2、砼强度等级:除图中特殊标明外均为C20F300W4;钢筋 (Ⅰ)级, (Ⅱ)级;
3、基础底面须置完整岩石上,若局部建基面低于建筑物基础底面或有溶槽、溶隙等,
采用C10块石回填;
4、钢筋搭接采用焊接,单面焊时焊缝长度为10d,双面焊时焊缝长度为5d;
5、凡图纸及本说明未详尽处,均严格按国家有关现行规范、规程和规定执行。
共67张图纸,

图5

图6

图7

图8

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

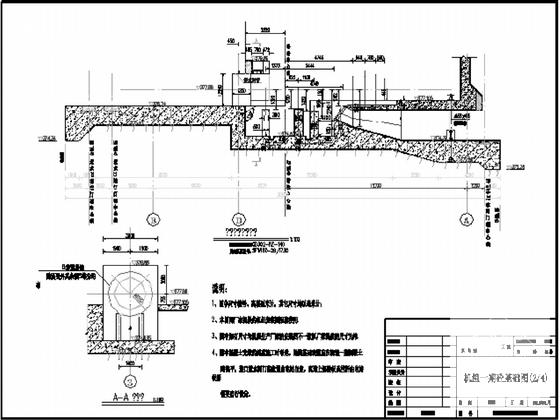

  • 卧式贯流机组800kw水电站厂房CAD施工图纸(总) - 1
    第 1 张图

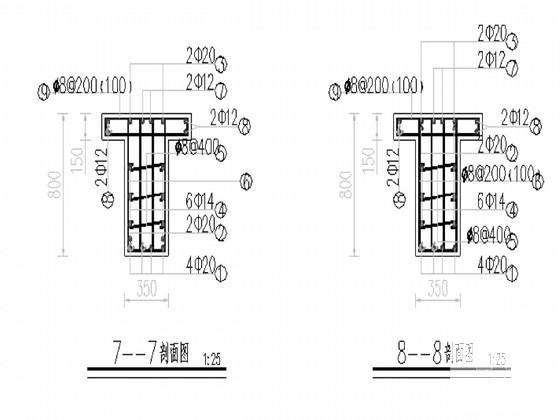

  • 卧式贯流机组800kw水电站厂房CAD施工图纸(总) - 2
    第 2 张图
  • 卧式贯流机组800kw水电站厂房CAD施工图纸(总) - 3
    第 3 张图
  • 卧式贯流机组800kw水电站厂房CAD施工图纸(总) - 4
    第 4 张图
  • 卧式贯流机组800kw水电站厂房CAD施工图纸(总) - 5
    第 5 张图
  • 卧式贯流机组800kw水电站厂房CAD施工图纸(总) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
