排涝泵站拆建工程CAD施工图纸（总）(pvc排水管)

资料简介
赚取积分

附件详情

设计说明
现状平面图
泵站枢纽布置图
泵站平面图
泵站纵剖图
涵闸纵剖图
泵站横剖图
泵房外视图
水泵层及电机层平面布置图
穿堤涵管、钢管大开挖断面图
泵站位置挡墙图
涵闸结构图（一）
涵闸结构图（二）
泵站配筋图一
泵站配筋图二
泵站配筋图三
泵站配筋图四
泵站配筋图五
管理房外视图
前池与引水渠结构图
管理房配筋图
灌注桩配筋图
灌注桩总平面布置图
出水管及拦污栅详图
屋面配筋图
涵闸配筋图一
涵闸配筋图二
涵闸配筋图三
涵闸配筋图四
涵闸配筋图五
涵闸出口闸门结构图

附件详情

本图纸为排涝泵站拆建工程施工图。泵站安装1台20ZLB-70型轴流泵，前池设Φ100PVC排水管，正方形布置，间距1m，泵出水管采用Φ550壁厚8mm的钢管，钢管中心高程为3.95m原有Φ500直径的钢管挖除后，新建1m×1.8m涵闸，出口设闸门控制。
【主要工程施工项目】
1、泵站；2、涵闸；3、泵房；4、灌注桩；5、出水管；6、引水渠；7、拦污栅。
... ...
31张，。

涵闸施工图

泵站结构图

涵闸结构图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

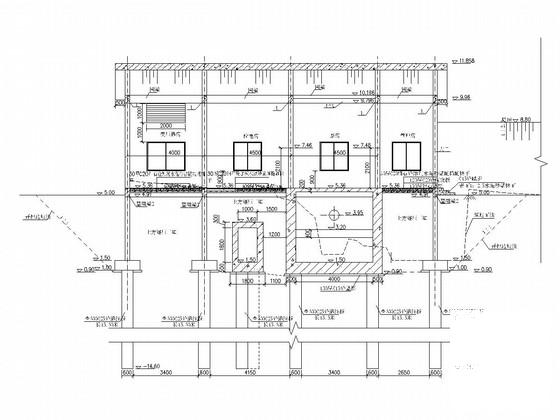

第 1 张图

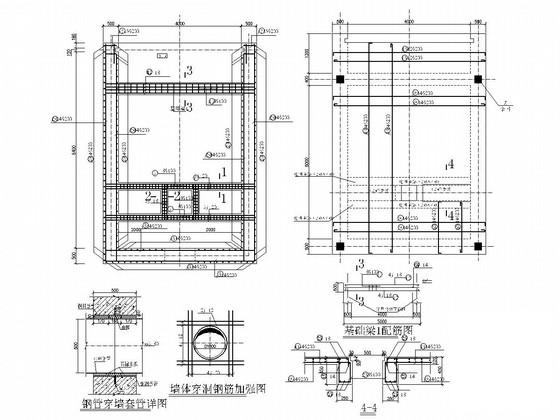

第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
